石英砂振动筛
〖产品简介〗:DZSF系列石英砂振动筛是常见长方形振动筛分产品之一,属于常见的轻型筛分除杂设备,通常简称生石灰筛选机。该筛机上下部全部采用碳钢材质设计生产,装多层不同目数筛网分三个出料口排料,适用于粒度在...
  • 〖产品型号〗:DZSF   〖所属分类〗:轻型筛分设备
  • 〖应用领域〗:广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状、颗粒状物料的筛分。
  • 〖适合物料〗: 石英砂振动筛适用行业非常广泛,适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分,最大给料粒度不大于10mm,可胜任化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业。
  • 〖材质说明〗:Q235A碳钢或SUS304不锈钢
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

宣传口号

石英砂振动筛简介:

     DZSF系列石英砂振动筛是常见长方形振动筛分产品之一,属于常见的轻型筛分除杂设备,通常简称石英砂筛选机。该筛机上下部全部采用碳钢材质设计生产,装多层不同目数筛网分三个出料口排料,适用于粒度在0.075-0.5mm(约32-200目)、含水量7%以下、无粘性的干式粉状、颗粒状物料的筛选分级。振泰机械设计生产的DZSF系列石英砂直线振动筛是在结合业内先进生产经验的基础上,广泛汲取直线振动筛一线用户使用反馈意见、建议,不断升级改进的新型筛分设备,具有质量可靠、处理量大、运行稳定、操作简单易维护、型号齐全等特点,该筛机处于同行业领先地位,广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状、颗粒状物料的筛分。

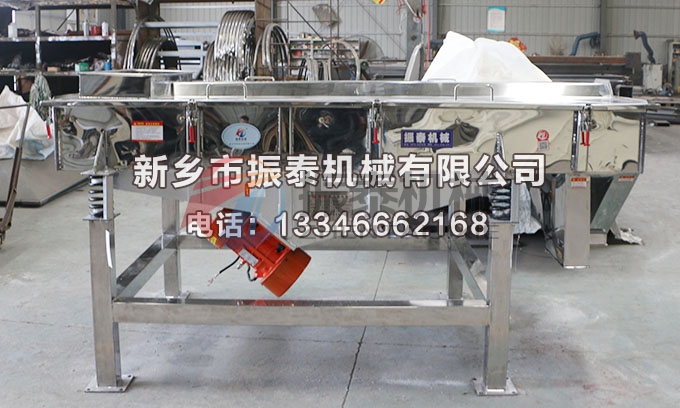

芡实不锈钢直线筛

石英砂振动筛工作原理:

     石英砂振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合理作用下,进入设备的物料在筛面上被抛起、跳跃式向前做直线运动,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出料口排出,达到筛选和分级的目的。

芡实不锈钢直线振动筛工作原理

DZSF系列石英砂振动筛型号说明:

         D----------------------------------电机(振动源)

         Z----------------------------------直线(运转轨迹)

         SF---------------------------------筛分机

        1025------------------------------筛面尺寸(1000mm宽x2500mm长)

         2----------------------------------二层(二层筛网三个出料口)

         P----------------------------------钢板材质(Q235碳钢)

 ★ DZSF系列石英砂振荡筛型号齐全,除用户特殊要求外,主要包括采用SUS304不锈钢材质或Q235A碳钢材质,筛面尺寸从500×2000mm到1200×2400mm的1-6层不同型号。还可以根据客户筛分物料的不同特性、筛分目标、处理量要求、场地限制设计生产移动式直线振动筛、风冷式直线振动筛、电机侧挂式直线振动筛、摇摆式直线筛、多层直线振动筛等等筛分设备。

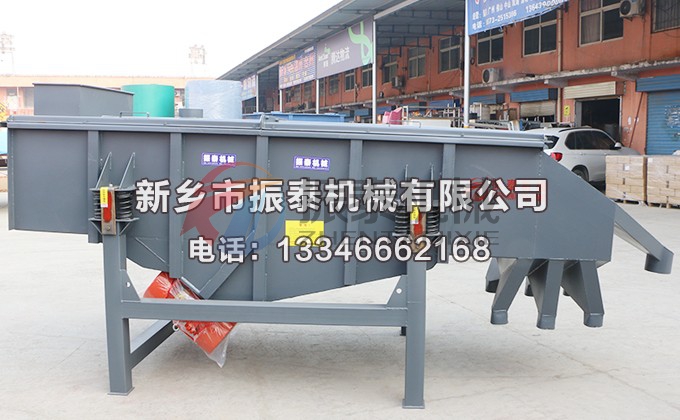

芡实不锈钢直线筛不锈钢直线筛

石英砂振动筛适用行业:

     石英砂振动筛适用行业非常广泛,适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分,最大给料粒度不大于10mm,可胜任化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业。



使用行业

石英砂振动筛性能特点:

★1、技术成熟,质量可靠,筛分精度高、处理量大;

★2、设备整体设计精巧合力,结构简单,易安装,耗能少、噪音低;

★3、筛网独特设计使筛网使用寿命更长,换网更方便、快捷,适合使用尼龙、特种龙、PP网等各种材质的筛网;

★4、设备整体密封性好,无粉尘溢散;

★5、维护方便,适合流水线生产中的自动化作业。

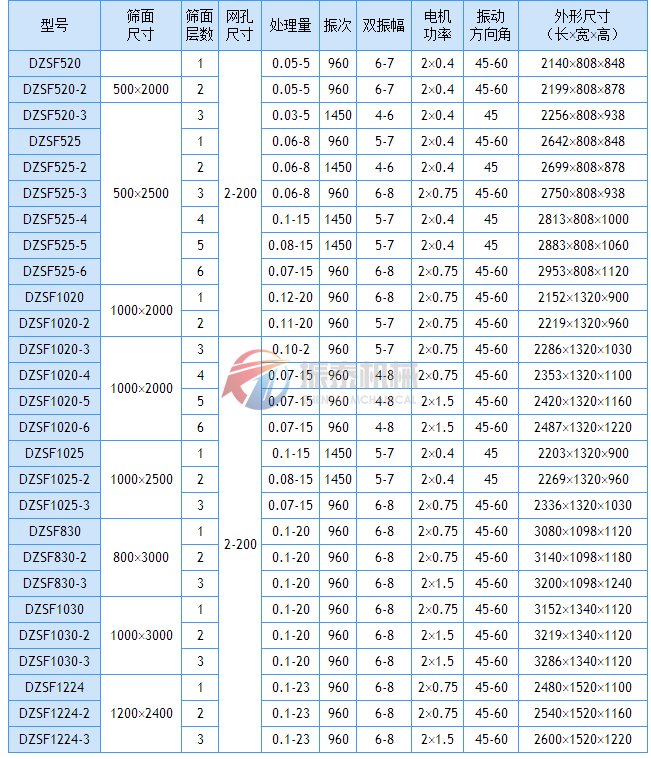

石英砂振动筛技术参数:

石英砂振动筛技术参数

 石英砂直线筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成,各组成部分说明如下:

★1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

★2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

★3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

★4、振动电机:使用与维修方法详见振动电机使用说明书。

★5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

★6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

★7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

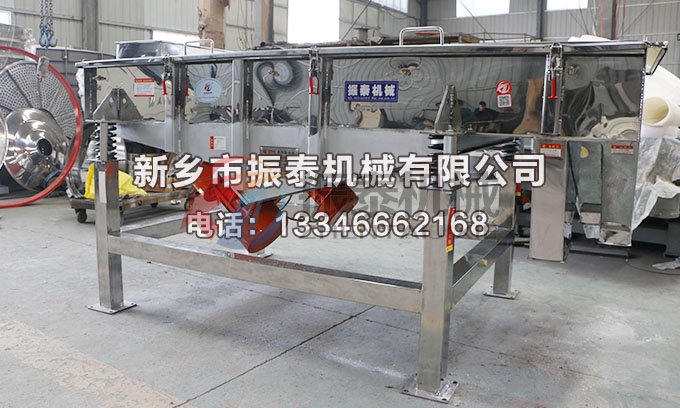

石英砂振动筛

石英砂振动筛定期检查和保养:

★1、在启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联接螺栓是否紧固,

★2、振打电机是关键检查对象,支撑座、筛板的固定螺栓要重新紧固一遍。

★3、检查两台振动电机或激振器的转向是否相反,如转向相同,应变更一台电机的电源接线,使两台电机的转向 相反。

★4、振动电机连续运转4小时后,测量轴承温度,轴承温度不得超过75℃。

★5、筛机停车前,应先停止给料,筛面物料走完后,再停车。停车后要及时清理筛面上的物料和杂物。

★6、振动电机或激振器使用3个月后要加油一次,每半年小修一次,每一年大修一次。



1030直线筛13

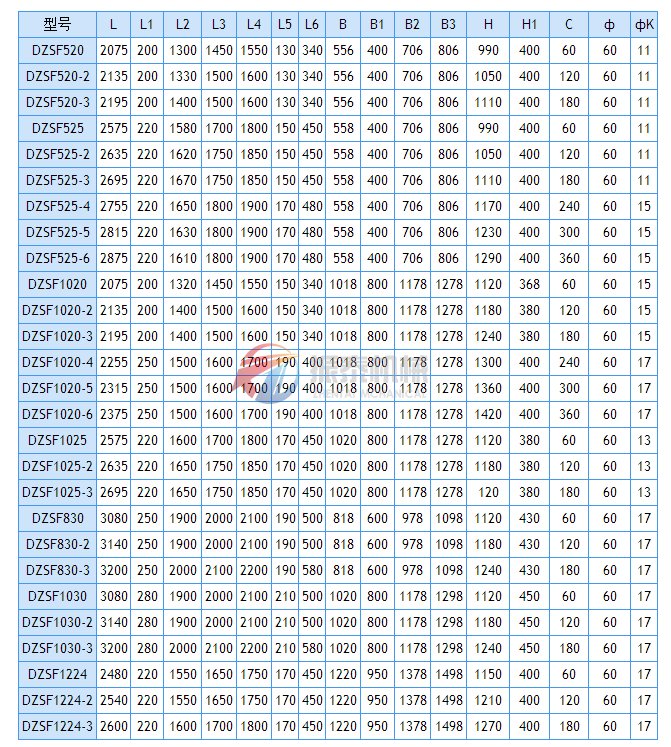

石英砂振动筛安装尺寸:

直线筛安装尺寸
