轻型筛分设备

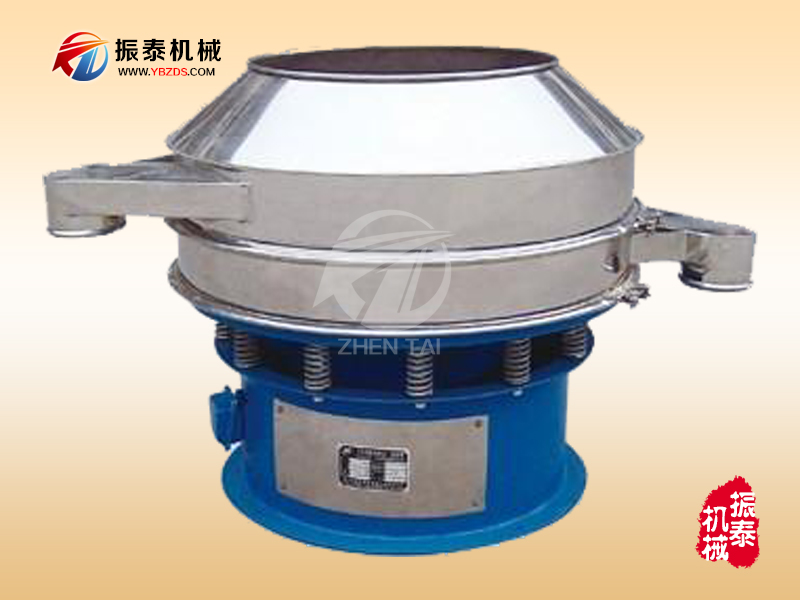

三次元旋振筛
〖产品简介〗:ZT系列三次元振动筛分过滤机因其做三次元筛分运动故而得名,又被称为三次元旋振筛。ZT系列旋振筛的基本原理是通过利用在电机轴上下安装的两个不平衡重锤,将电机的旋转运动转变为一种复杂的水平、垂直、倾...

三次元旋振筛

浏览: 次  添加日期:2014-06-03
  • 〖产品型号〗:ZT-1000        〖所属分类〗:轻型筛分设备
  • 〖应用领域〗:广泛适用于化工、医药、粮食、食品、金属、冶金、矿业、公害处理等众多行业的筛选分级过滤生产工艺
  • 〖适合物料〗:化工医药行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等; ★粮食食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、小麦、玉米、大豆、花生等; ★金属冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等; ★公害处理行业:废油、废水、染整废水、助剂、活性碳等;
  • 〖材质说明〗:筛机主要材质分为SUS304不锈钢材质或Q235A碳钢材质两种
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍
三次元旋振筛产概述:

        振动筛ZT系列三次元振动筛分过滤机因其做三次元筛分运动故而得名,又被称为“三次元旋振筛”。ZT系列旋振筛的基本原理是通过利用在电机轴上下安装的两个不平衡重锤,将电机的旋转运动转变为一种复杂的水平、垂直、倾斜的三次元运动,再把这个三次元运动传递给筛面,使物料在筛面上做螺旋状由里向外的渐开线外扩散运动,三次元旋振筛也因此而得名。旋振筛在筛分物料时,具有物料运行的轨迹长,筛面利用率高等优点,筛分精度高(高达95%),通过调节上、下两端重锤的相位角,可任意改变物料在筛面上的运动轨迹和扩散的快慢,甚至可以让物料在筛面上保持长期的圆周运动。根据旋振筛三次元运动对多种筛分特性通过对上下重锤的角度调节,可以对物料进行精筛分、概率筛分等多种筛分作业。

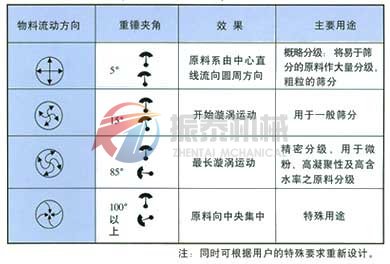

三次元旋振筛运动轨迹图:
振动筛运动轨迹图


三次元旋振筛产品应用:

        三次元旋振筛是一种通用的振动筛分过滤设备,在粉体、小颗粒以及液体物料都有着良好的应用。我公司生产的ZT-1000-2S系列旋振筛是在多年生产经验和结合客户筛分实际情况的基础上,并借鉴了日本、德国等国家同类产品的技术特点和综合了国内国情而研制成功的一种新型高效筛分设备。
        三次元旋振筛根据不同的应用分为普通型旋振筛、闸门型旋振筛、加缘式旋振筛以及超声波旋振筛等等,普通型旋振筛主要针对通用粉体、小颗粒物料的筛分作业。闸门型旋振筛是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,同过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业。加缘型旋振筛是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。

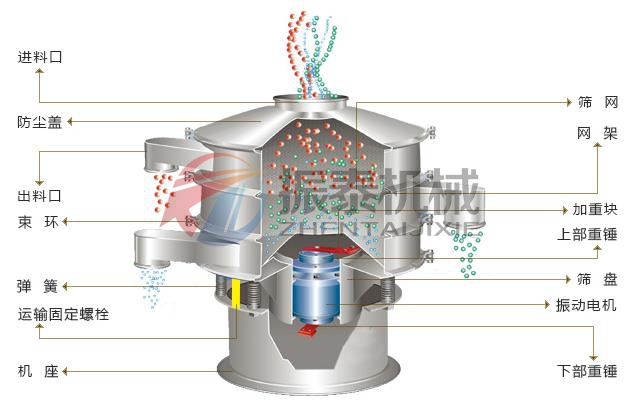

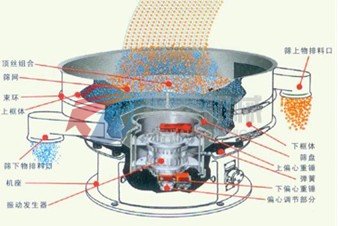

ZT型旋振筛产品结构图:
旋振筛运动轨迹

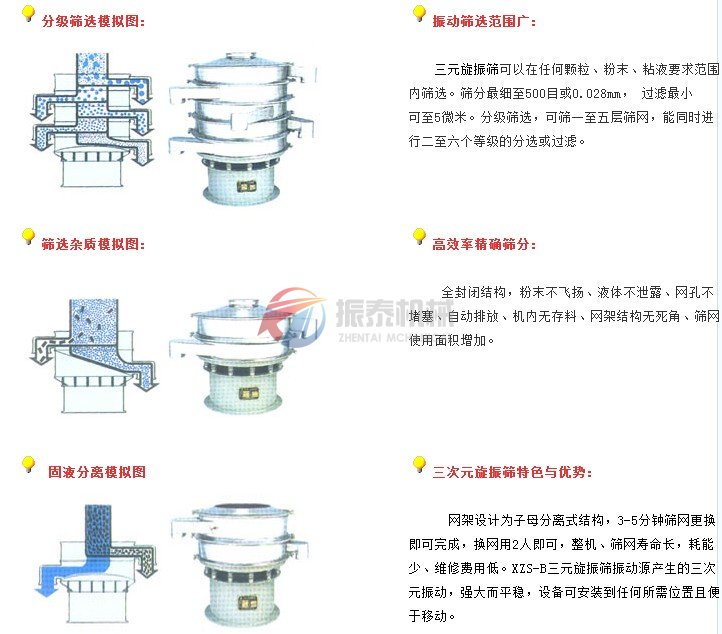

ZT系列三次元旋振筛产品模拟图:

振动筛产品模拟图

三次元旋振筛特色与优势:

    网架设计为子母分离式结构,3-5分钟筛网更换即可完成,换网用2人即可,整机、筛网寿命长,耗能少、维修费用低。XZS-B三元旋振筛振动源产生的三次元振动,强大而平稳,设备可安装到任何所需位置且便于移动。

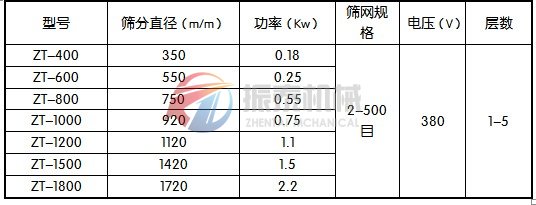

三次元旋振筛产品技术参数简表:
振动筛产品技术参数

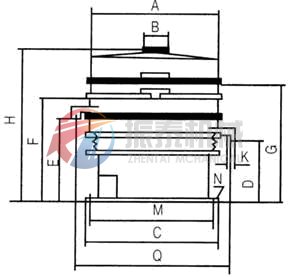

ZT型旋振筛产品外形及安装尺寸:
旋振筛外形图

振动筛外形尺寸


三次元旋振筛产品的安装与调试:

★    设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于结构体上,而且钢结构架台应有一定的钢度。旋振筛只需三相开关一只(备注:最好使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。
★    设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。
★    开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。
★    当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。
★    调节立式振动电机上下偏心重锤的相位角,以适应各种物料筛分情况。
