超声波试验筛
〖产品简介〗:超声波试验筛简介超声波试验筛(超声波检验筛、超声波实验筛)是振泰机械技术人员在ZT-300T标准试验筛的基础上研发的高科技微细粉分级设备,检验精度更高更准确,是当前实验室在做微细粉分样筛选时...
  • 〖产品型号〗:ZT-300   〖所属分类〗:轻型筛分设备
  • 〖应用领域〗:可广泛应用于制药、冶金、化工、选矿、食品等行业的实验室
  • 〖适合物料〗:广泛应用于磨料、地堪、冶金、药典、冶金、化工、医药、粉粒、建材、国防、地质等部门的科研生产、试验室、质检室以及高等院校试验室对颗粒状、粉状物料的粒度结构、液态类固体物含量及杂物量的精确筛分、过滤、检测,也常被清华大学、厦门大学、中南大学、中科大、中磨公司、白鸽集团、金渠集团、重庆雅马哈、正大集团、西门子(上海)、重庆煤科院、郑州烟草研究院等等单位研究使用。
  • 〖材质说明〗:SUS304(不锈钢)
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

 超声波试验筛简介

       超声波试验筛(超声波检验筛、超声波实验筛)是振泰机械技术人员在ZT-300T标准试验筛的基础上研发的高科技微细粉分级设备,检验精度更高更准确,是当前实验室在做微细粉分样筛选时网孔堵塞的最有效的解决仪器。可广泛应用于制药、冶金、化工、选矿、食品等行业的实验室,具有筛分过滤精度高、网孔不堵塞等特点,真正解决了因团聚、静电、强吸附性卡堵网孔等实验室筛分难题,是国内筛分行业的一项重大技术突破。

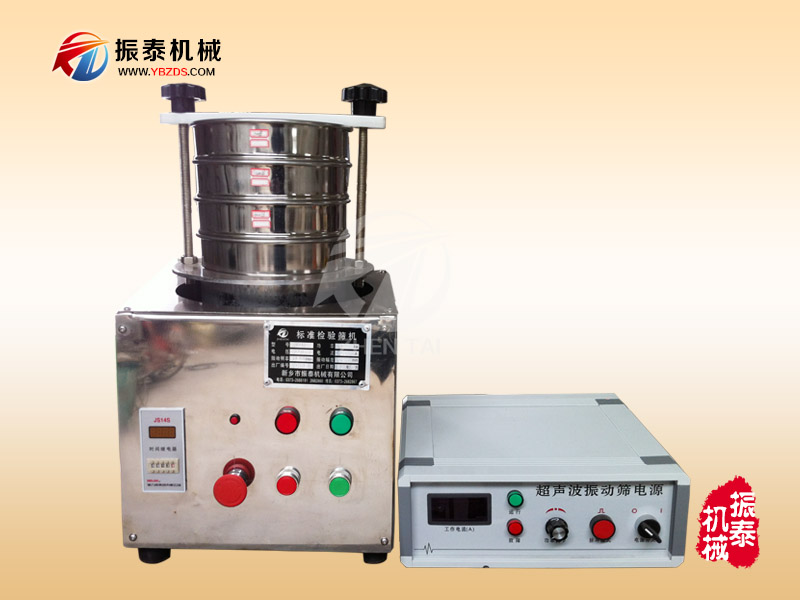

超声波试验筛

       超声波试验筛是300T标准型超声波试验筛的简称,又称作为超声波检验筛(检查筛)、超声波分析筛,广泛应用于磨料、地堪、冶金、药典、冶金、化工、医药、粉粒、建材、国防、地质等部门的科研生产、试验室、质检室以及高等院校试验室对颗粒状、粉状物料的粒度结构、液态类固体物含量及杂物量的精确筛分、过滤、检测,也常被清华大学、厦门大学、中南大学、中科大、中磨公司、白鸽集团、金渠集团、重庆雅马哈、正大集团、西门子(上海)、重庆煤科院、郑州烟草研究院等等单位研究使用。

      超声波试验筛由超声波振动电源、ZT-300试验筛(主机)、T200型试验筛框,高频连接线、连接器以及时间继电器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波,振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。



超声波试验筛

超声波试验筛(超声波检验筛、超声波实验筛)结构部件:



A:标准试验筛(主机)—ZT-300试验筛是一种可定时自动关机,保证试验重复性,功能全面操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。

B:超声波振动电源—内置微电脑芯片,可根据超声波的不同状态进行全程数字频率自动跟踪,操作简单方便,长时间工作振荡器发热量低,工作状态稳定。

C:T200型试验筛框—在国标Φ 200筛框上装置有超声波振荡器。

D:时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。

E:高频连接线—T200型试验筛框与超声波振动电源之间采用电缆连接。

F:连接器—航空连接插件。

G:振荡器—高性能超声波转换器件。

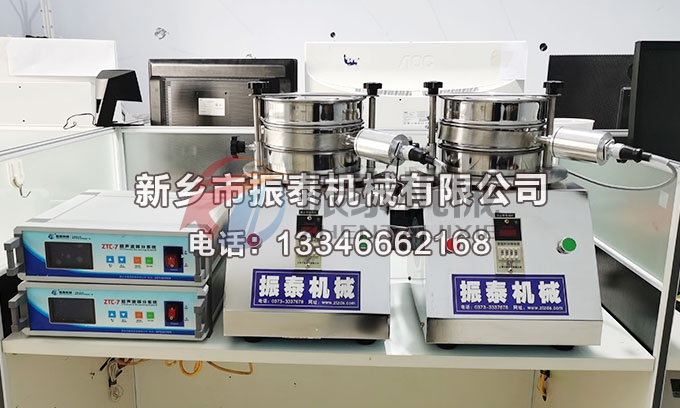

超声波试验筛细节制作

超声波检验筛基本工作原理

      超声波试验筛由超声波振动电源、ZT-300试验筛(主机)、T200型试验筛框,高频连接线、连接器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波,振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。



超声波试验筛

相关阅读:
带您了解超声波振动筛的工作原理
超声波试验筛使用详解

超声波振动电源:

4.1 电源输入: 交流220V±10%

4.2 整机电流: ≤0.6A

4.3 高频电流: ≤0.5A

4.4 工作频率: 30KHz

4.5 工作模式: 连续、 脉冲

4.6 环境温度: -10~40℃

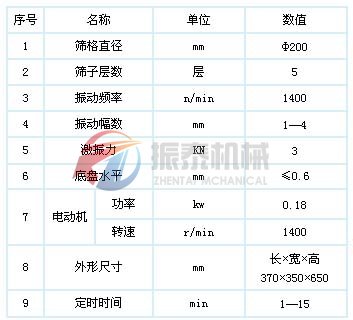

超声波试验筛技术参数


超声波试验筛技术参数



关于超声波试验筛(超声波检验筛、超声试验筛)的供电:


      超声波控制系统与试验筛分别供电,试验筛与超声波电源均为单相供电。



超声波检验筛主机与超声波振动电源的连接:


      将T200型试验筛框中的振荡器的连接线上的插头插入超声波振动电源后面的插座,打开电源超声波振动电源开始工作,根据筛分需要调节功率旋钮。



超声波试验筛的操作:


      首先将T200型试验筛框放置试验筛托盘上调节夹具高度,拧紧M12与M8螺母,然后将电源线插头插入220V插座,根据测试要求调节时间计时器,打开开关试验筛开始工作,时间计时器倒计时归零时主机自动关闭。



超声波试验筛(超声波检验筛、超声波实验筛)特点:

★  整机外观设计精巧,继电器线路排列合理稳固;

★  整体筛机重量轻、外形体积小、方便放置与移动使用;

★  检验工序中筛分精度准、筛分效率高,可筛分至0.025-3mm;

★  分析筛分工序中整机噪音小,用实践来检验产品;

★  300T标准试验筛箱体、振动盘采用优质SUS304不锈钢材质精制而成;

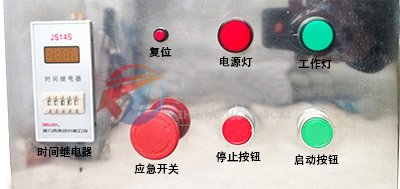

★  检验筛分时间通过正泰时间继电器做控制,准确的把检验时间控制在一秒不差;

★  产品通过纳米技术改革,特意在试验筛底部加装四个高弹性橡胶弹簧,巧妙有力的减去了整机在办公台上的颤动;

★  试验筛筛框采用SUS304(0Cr18ni9)不锈钢拉伸抛光而成,壁厚0.6毫米,表面光泽均匀一致,整体成型坚固耐用,不存在丝毫磁性, 标准筛筛网与标准筛筛框通过锡焊成型固定、不会产生松弛晃动,能耐300度以下高温。



超声波试验筛(超声波检验筛、超声波实验筛)配套检验筛框组成:


       300T试验筛上部由固定黄铜螺帽、压板、筛盖、筛框、中筛框、筛底、等距调节杆等等部件组成,所有部件均是选用优质SUS304不锈钢精制加工而成,相互之间配做灵活、互换性能高、堪称筛框之最—标准试验筛框。



超声波试验筛(超声波检验筛、超声波实验筛)配套检验筛框规格表:

       超声波试验筛配制的筛框为直径200mm;( 标准筛\标准试验筛)筛网有网孔要GB6003.1-1997金属丝编织网与网孔要求GB6003.2-1997冲孔板筛网两种。兼可装在标准试验筛或拍击式标准检验筛中使用,对各全国种粉体材料的组成进行粒度分级。广泛用于超硬材料(金刚石,立方氮化硼)磨料,地堪,冶金,药典,化工建材等行业颗粒物料的精确标准筛分和粒度检测。

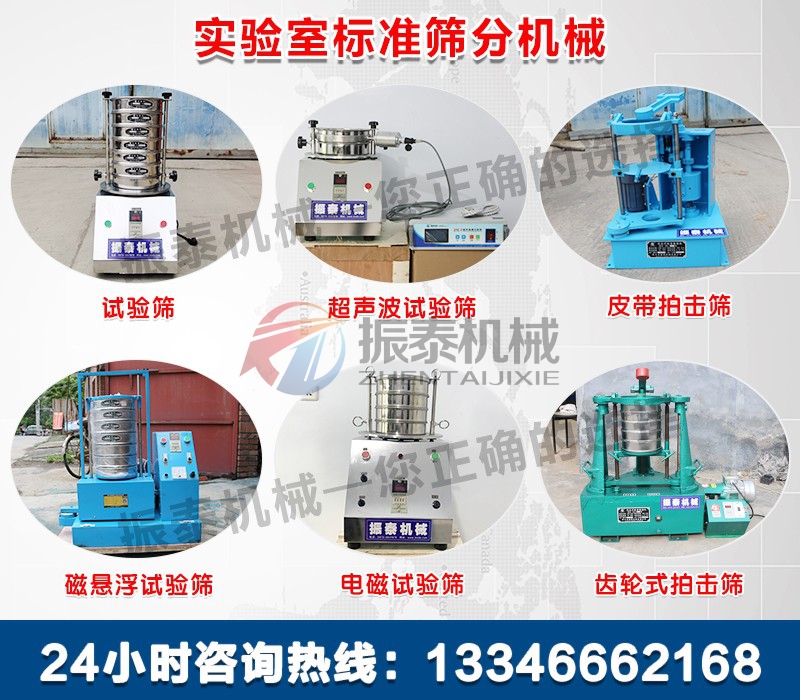

实验室标准筛分机械
