矿用筛分设备
YTS滚筒筛
〖产品简介〗: YTS滚筒筛又称YTS圆筒回转筛或简称回转筛,该设备是经振泰机械技术部门总结国内外滚筒筛先进生产经验及吸纳国内一线使用客户反馈的意见建议升级改进的高效振动筛分设备。YTS滚筒筛(圆筒回转筛)是由若...

YTS滚筒筛

浏览: 次  添加日期:2014-06-13
  • 〖产品型号〗:YTS        〖所属分类〗:矿用筛分设备
  • 〖应用领域〗:用于火力发电厂、煤炭、矿山、冶金、水泥建材等行业筛分原料,取得所需粒度,是一种具有高效率、大生产能力的筛分设备。
  • 〖适合物料〗:
  • 〖材质说明〗:Q235A碳钢
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

YTS滚筒筛概述:

      YTS滚筒筛又称YTS圆通回转筛或简称回转筛,该设备是经振泰机械技术部门总结国内外滚筒筛先进生产经验及吸纳国内一线使用客户反馈的意见建议升级改进的高效振动筛分设备。YTS滚筒筛(圆筒回转筛)是由若干个圆形状筛网组成,筛机与平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。圆筒回转筛(滚筒筛)可增设梳型清筛机构,在筛分过程中可通过该机构与筛分筒的相对运动达到对筛体不间断清理的作用,是筛分筒在整个工作过程中始终保持不沾、不堵、清洁、不影响筛分效果。
YTS滚筒筛根据不同分级要求,分级级数一般从细到粗为1-4节,物料从细到粗分别从第一节到最后一节筛网筛出,大于最后一节筛网孔的物料从出料口排出。
YTS圆筒回转筛在使用过程中,运转缓慢均匀,冲击振动小,工作平稳,安装简单,可以直接放置于平整的地面或楼板上及料仓下。滚筒筛易于密闭收尘,维修简单,使用寿命长,是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。

YTS滚筒筛工作原理:

      滚筒筛通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到粉粒,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出,实现物料分级目的。

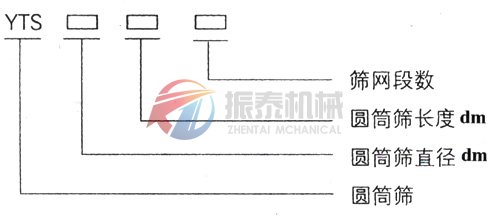

YTS滚筒筛型号示意图:

滚筒筛型号示意图

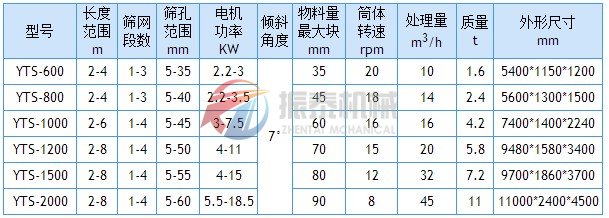

YTS滚筒筛(圆筒回转筛)技术参数表:

滚筒筛技术参数
1、外型尺寸是按筒体最长计;
2、处理量是按最大孔径计算;
3、倾斜角度和每节长度视物料不同而不同;
4、质量按筒体最长且使用编织网时计;
5、物料最大块所占比例不超过10%。


YTS圆筒回转筛(滚筒筛)主要特点:

1、物料适应性广:
YTS圆筒回转筛广泛应用于各类物料的筛分,无论是劣质的煤、煤泥还是煤烟以及其它类物料,都能顺利进行筛分。
2、进料方式简单多样:
振泰机械研制的回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其他进料方式,不用采取特殊措施,都可以顺畅进料;
3、筛分量大,易于大型化:
在相同尺寸下,圆面积比其他形状的面积都大,因此滚筒筛的筛分有效面积非常大,物料可以充分接触筛网,所以单位时间内筛分量就大,又因为回转筛结构简单,布置方便,技术成熟等特点,极易大型化。
4、筛分效率高:
滚筒筛可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂,圆筒筛都可对其进行筛分,从而提高了设备的筛分效率。
5、工作环境好:
圆筒回转筛的整个筛分筒可以用密封隔离罩密封,彻底清除了筛分循环过程中的粉尘飞扬、块状分溅等现象,避免了对工作环境的污染。
6、设备噪音低:
圆筒回转筛在工作中,由于回转速度小,并有密封隔离罩装置,所以噪声无法传递到外部,从而降低了设备的噪音。
7、自身能耗小:
振泰机械研制的滚筒筛电机功率小,是其它筛型的1/2—1/3之间,处理相同量物料运行时间为其他筛型的1/2。
8、检修维护方便:
滚筒筛密封隔离上罩可以拆开,拆开后不影响滚筒筛的正常运行,使得检修维护非常方便。
9、使用寿命长,维修量小:
圆筒回转筛是由若干个圆状网组成,其总筛分面积远远大于其他筛型的筛分面积,筛分效率高,设备运行时间短,所以使用寿命更长,易损件少,维修量小。

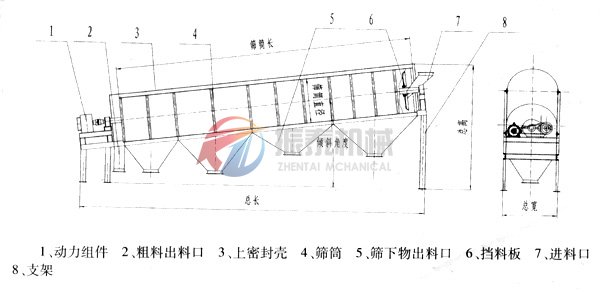

YTS圆筒回转筛(滚筒筛)外形结构图:

滚筒筛外形图
1、动力组件  2、粗料出料口  3、上密封壳  4、筛筒  5、筛下物出料口  6、挡料板  7、进料口  8、支架
