输送提升设备
板链斗式提升机
〖产品简介〗:NE型板链斗式提升机为板链式、重量诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。 NE型板链斗式提升机是由国外引进先...

板链斗式提升机

浏览: 次  添加日期:2014-06-21
  • 〖产品型号〗:NE        〖所属分类〗:输送提升设备
  • 〖应用领域〗:适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
  • 〖适合物料〗:适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
  • 〖材质说明〗:
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

NE型板链斗式提升机产品概述

      NE型板链斗式提升机为板链式、重量诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
      NE型板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。 NE系列斗式提升机是应用最广泛的一种垂直提升设备,该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。


NE型板链斗式提升机主要结构:

      NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
      运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
      驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
      上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
      中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
      下部装置---安装有自动张紧装置。


工作原理:

      NE系列板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15-NE800共11种)提升量广;该机采用全封闭式机壳链速低,几乎无回料现象,且生产能力高,能耗较低,因此无功功率损耗少,噪声低,寿命长。


NE型板链斗式提升机主要特点:

1.密封性好,环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低,由于节能和维修少,使用成本极低。
4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。
8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

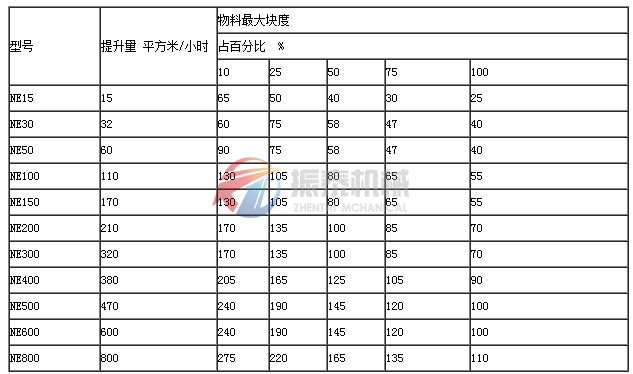

NE型板链斗式提升机技术参数

板链斗式提升机技术参数
