GX型螺旋输送机
〖产品简介〗:GX型螺旋输送机俗称绞龙,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备,从输送物料位移方向的角度划分,螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,主要用于对各种粉状、颗粒状...

GX型螺旋输送机

浏览: 次  添加日期:2014-06-19
  • 〖产品型号〗:GX        〖所属分类〗:输送提升设备
  • 〖应用领域〗:适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等。
  • 〖适合物料〗:适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等。
  • 〖材质说明〗:Q235A碳钢
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

GX型管式螺旋输送机产品概述:

   GX型螺旋输送机俗称绞龙,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备,从输送物料位移方向的角度划分,螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。


GX型管式螺旋输送机工作原理:

    GX型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。


GX型管式螺旋输送机主要特点:

1.承载能力大、安全可靠。
2.适应性强、安装维修方便、寿命长。
3.整机体积小、转速高、确保快速均匀输送。
4.出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活。
5.密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。


GX型管式螺旋输送机应用范围:

        螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等。

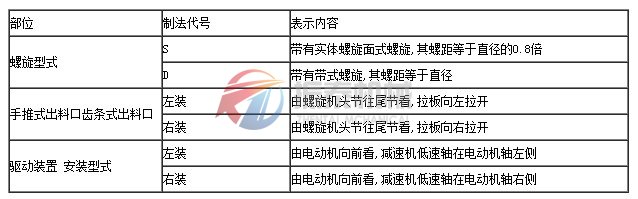

GX型管式螺旋输送机的各种制法:

螺旋输送机制法
部位 制法代号 表示内容
螺旋型式 S 带有实体螺旋面式螺旋,其螺距等于直径的0.8倍
D 带有带式螺旋,其螺距等于直径
手推式出料口齿条式出料口 左装 由螺旋机头节往尾节看,拉板向左拉开
右装 由螺旋机头节往尾节看,拉板向右拉开
驱动装置 安装型式 左装 由电动机向前看,减速机低速轴在电动机轴左侧
右装 由电动机向前看,减速机低速轴在电动机轴右侧

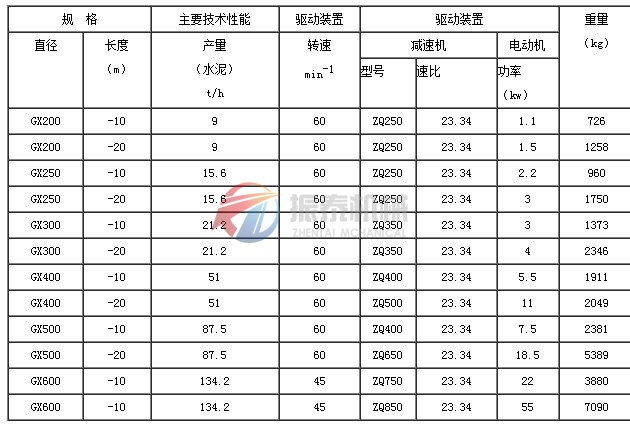

GX型管式螺旋输送机技术参数:


螺旋输送机技术参数


安装尺寸及长度组合:

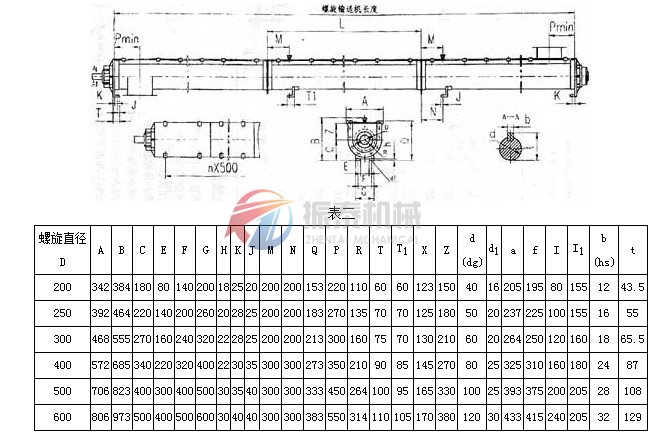

(一)外形及安装尺寸
螺旋输送机长度
螺旋输送机安装尺寸

注:1、螺旋机输送长度及尺寸L均见表二、表三。 2、图n×500为盖板卡子尺寸,n值视螺旋机长度而定。 3、图中尺寸p为进出料口中心线。

(二)进出料口装置

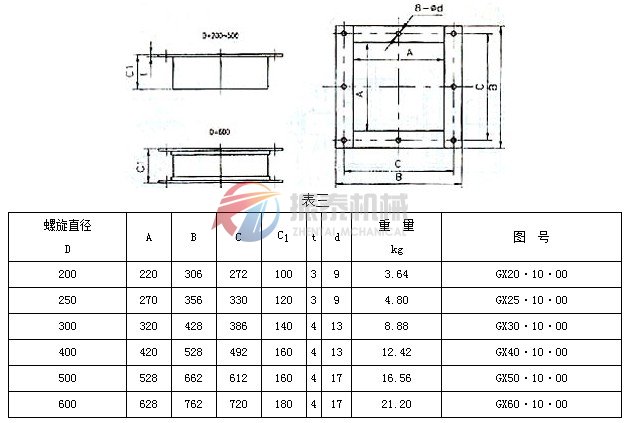

1、进料口

螺旋输送机进料

2、方形出料口
螺旋输送机方形出料口
注:螺旋直径为600毫米时,出料口采用角钢结构。

3、手推式出料口与齿条式出料口尺寸样本中略去,顾客函索即复。

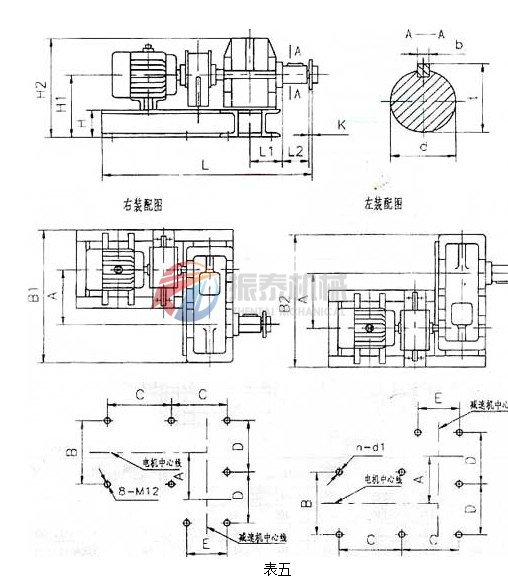

(三)驱动装置外形尺寸及安装尺寸(参见下页表五)
螺旋输送机外形
螺旋输送机安装尺寸
