矿用筛分设备
YA圆振动筛
〖产品简介〗:YA型圆振动筛运动轨迹为圆, 主要用于冶金选矿、选煤、建材、电力等行业干式物料的分级作业。该系列筛机采用目前国内最先进的环槽铆钉铆接,大游隙轴承油润滑振动器,具有机构简单,坚固耐用,噪声低,安...

YA圆振动筛

浏览: 次  添加日期:2014-06-13
  • 〖产品型号〗:YA        〖所属分类〗:矿用筛分设备
  • 〖应用领域〗: 主要用于冶金选矿、选煤、建材、电力等行业干式物料的分级作业。
  • 〖适合物料〗: 主要用于冶金选矿、选煤、建材、电力等行业干式物料的分级作业。
  • 〖材质说明〗:Q235A碳钢
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

YA型圆振动筛主要用途:

      YA型圆振动筛运动轨迹为圆, 主要用于冶金选矿、选煤、建材、电力等行业干式物料的分级作业。该系列筛机采用目前国内最先进的环槽铆钉铆接,大游隙轴承油润滑振动器,具有机构简单,坚固耐用,噪声低,安装、维修方便等特点。


YA型圆振动筛工作原理与结构特点:

   YA型系列圆振筛是利用普通电机外拖动振动器,使筛体沿激振力方向作周期性往复振动,物料在筛面上连续作圆运动,从而达到筛分目的。
   YA型圆振动筛由振动源、筛体、筛网、减振装置和底托组成,筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。
     该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧,出可安装在筛框的右侧,如无特殊要求,制造厂按物料运动方向的右侧安装供货。


YA型圆振动筛型号说明:


2 Y A H □□
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ └────────- 筛面长度dm
│ │ │ │ │
│ │ │ │ └────────── 筛面宽度dm
│ │ │ │
│ │ │ └───────────- 重型(轻型不写)
│ │ │
│ │ └───────────── 轴偏心振动器
│ │
│ └──────────────- 圆振动
│
└──────────────── 筛面层数(单层不写)

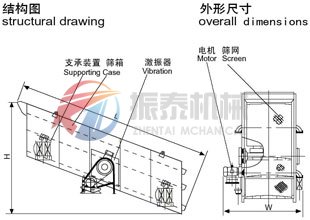

YA型圆振动筛外形简图:


圆振动筛外形简图

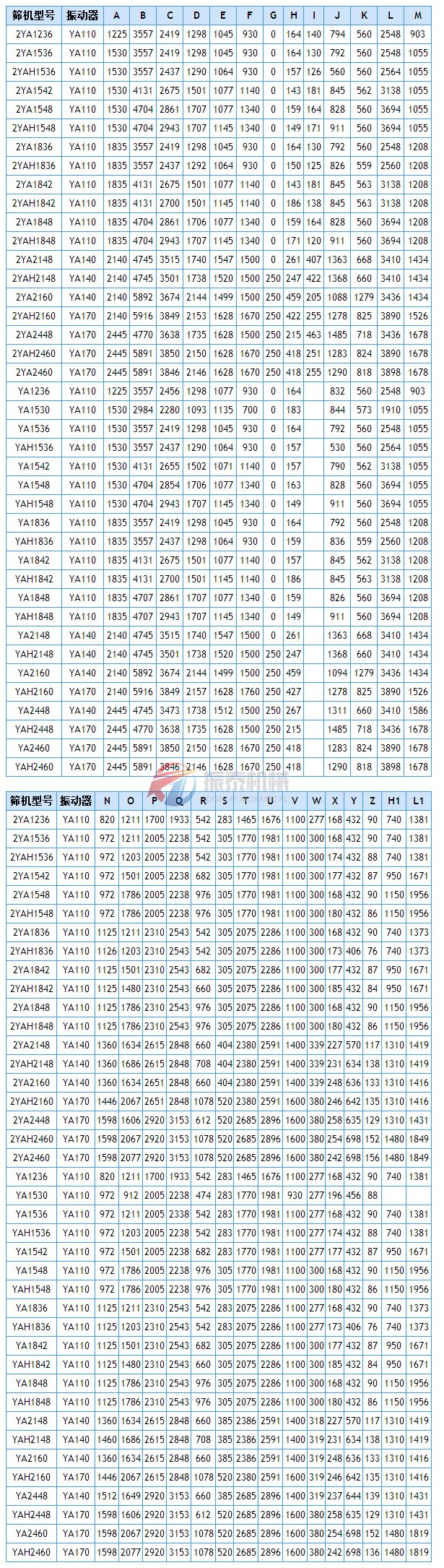

YA型圆振动筛外形尺寸:

圆振动筛外形尺寸

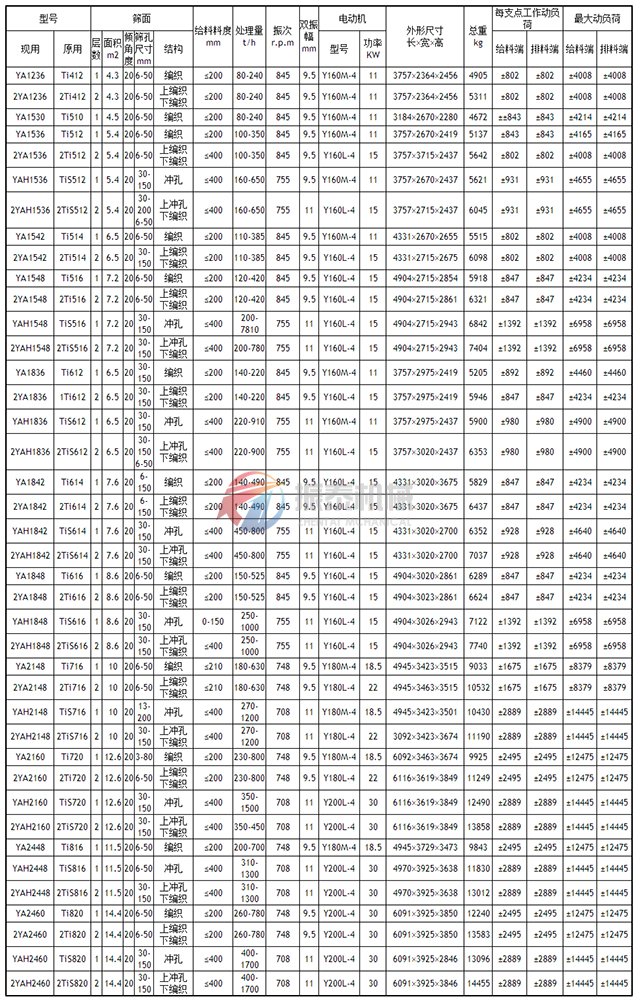

YA型圆振动筛技术参数表:

圆振动筛技术参数


YA型圆振动筛安装与调试:

a、安装前应参照安装图制作混凝土基础,预埋地脚螺栓或预埋钢板平面度误差≤3mm。
b、安装完毕,检查调整各级弹簧,使各支撑位置受力均匀,电动机轴线应低于振动器轴线3-5mm,对称点支撑弹簧应水平等高(误差≤3mm)。
c、筛机各部位应牢固连接,所有螺栓开机前应紧固一次。
d、调试振动器的偏心块夹角,可以调整激振力,从而调整筛机振幅。
e、与其他障碍物间的距离不小于100mm。


YA型圆振动筛使用与维护:

a、筛机启动前,应检查各紧固件螺栓有无松动,如有松动应重新紧固一次。
b、筛机空载运行时间为4-6小时,要求筛体平稳,无横摆及异常声音,激振器轴承温度≤75oC。
c、空转运行后,应将各部位螺栓重新紧固一次。
d、正常运转后,定期检查各紧固件螺栓紧固情况。
e、经常检查易损件,对已损坏或失去弹性的减振弹簧要及时更换。
筛网发生松裂或磨损,应及时紧固或更换。
振源的调整、使用和维护,请参照振源使用说明书。(振动电机使用3个月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。
f、停车前应先停止给料,待筛面物料走完后再停车。
