轻型筛分设备
LQS-600气流筛
〖产品简介〗:LQS系列600气流筛粉机产品概述: LQS系列600气流筛分机是一种对比重超轻微细粉进行有网筛分的高精度振动筛分设备,也可以称之为立式气流筛;该机是一种对微细粉进行有网筛分的高精度筛分设备,对各种粉状...

LQS-600气流筛

浏览: 次  添加日期:2014-07-24
  • 〖产品型号〗:LQS-600        〖所属分类〗:轻型筛分设备
  • 〖应用领域〗:现已广泛应用于化工、医药、食品、造纸、冶金、建材、橡胶、机械等行业
  • 〖适合物料〗:如轻钙粉、重钙粉、粉煤灰、石墨粉、淀粉、金粉、锌粉、硫磺粉、氧化镁、陶士粉、石榴石粉、珍珠岩粉、山楂粉、果蔬粉、氢氧化钙粉、农药粉、铁粉、中药粉、魔芋粉、莹光粉、木粉、面粉等,
  • 〖材质说明〗:碳钢或不锈钢
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

LQS系列600气流筛粉机产品概述:

    LQS系列600气流筛分机是一种对比重超轻微细粉进行有网筛分的高精度振动筛分设备,也可以称之为立式气流筛;该机是一种对微细粉进行有网筛分的高精度筛分设备,对各种粉状物料的细度、精度要求越来越高。微细粉物料易粘附、粒径小、质轻、易悬浮等特点;国内现有筛机利用其重力势能或施加激振力、弹力、冲力作业很难筛分,易引起粉尘飞扬,更难达到技术指标。我公司针对这一情况,工程技术人员经过多年来研究试制,开发出专门用于微细粉精确筛分的最新产品——气流振动筛粉机,并取得国家专利;现已广泛应用于化工、医药、食品、造纸、冶金、建材、橡胶、机械等行业。LQS超径混级现象,筛网立装不荷重、使用寿命长,适应细度范围广,全封闭结构,无粉尘溢散,噪音小能耗低、可连续作业,维修方便;


LQS-600气流筛粉机基本结构:

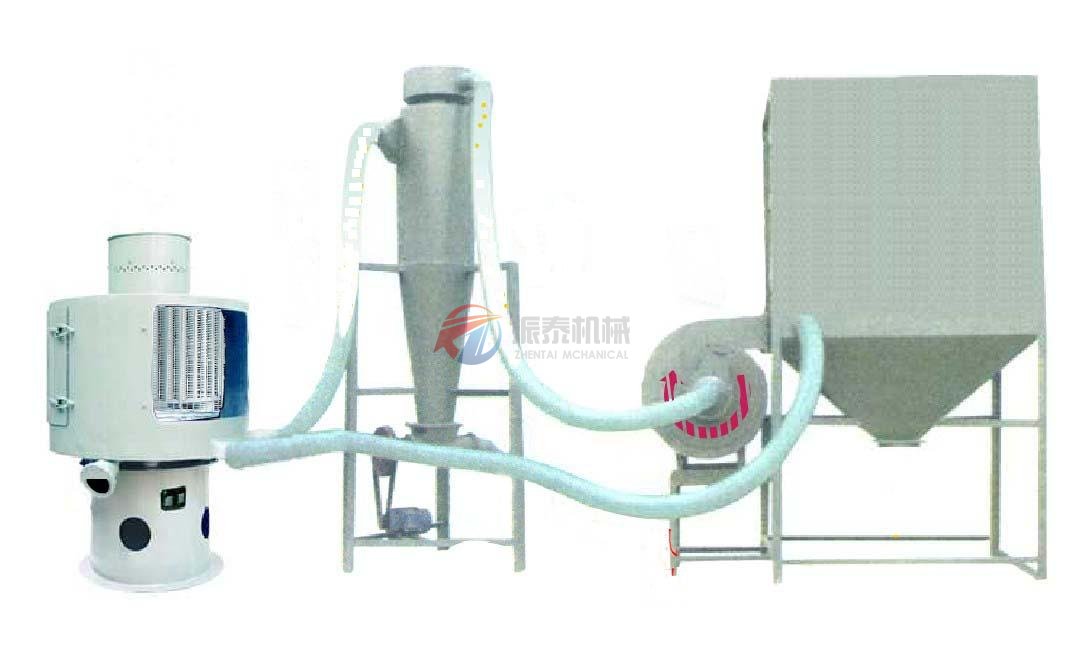

    1000气流筛粉机与旋风卸料器及布袋除尘装置组成闭路筛分除尘系统。主机是LQS气流筛粉机,上端筛体的密闭外壳内装有立式圆周筒形筛网;筛网内侧有装配有圆周形风轮,主轴通过装在底座内部的电动机驱动高速旋转后透网筛分。
     气流筛外壳的正上方装有进料斗及粗筛网,风道下部有特别设计的排渣口,电动机与主轴为皮带连接;风轮与进料斗下口形成隔层间隙。旋风分离卸料器及布袋除尘装置有正压引风机通过塑料波纹软管连接。


LQS立式气流筛筛分原理:


立式气流筛筛分原理
      LQS系列气流筛分机摈弃重力势能作业原理,采用空气作载体,动能作功的作业原理。通过负压气流将物料与空气混合后,进入筛机风轮中间,通过风轮叶片施加足够的离心力,向桶型筛网喷射过网,经过蜗壳收集。超径物料不能过网,由自动排渣口排出,从而达到快速筛分之目的;


LQS-600气流筛粉机特点:

★1、应用范围广,80-530目的粉状物料均可高效筛分;
★2、筛分细度精确,无超级混级现象;
★3、筛分效率高,可达到95%以上,产量高可达到普通振动筛的5-10倍或更高;
★4、筛网垂直安装,不负重,使用寿命更长;
★5、噪音小、耗电低,可连续作业,物粉尘污染;
★6、可与各种磨机、风路并网配套使用;
★7、设备设计精巧,坚固耐用,维护方便;


LQS立式气流筛型号说明:

          L---------------------------------立式
         Q---------------------------------气流筛分
         S----------------------------------筛分机
         600-------------------------------筛机型号


LQS-600气流筛粉机应用范围:

      LQS气流筛粉机广泛用于化工、造纸、建材、医药、食品、橡胶、塑料、机械、矿业等行业粉状物料的筛选项分级。如轻钙粉、重钙粉、粉煤灰、石墨粉、淀粉、金粉、锌粉、硫磺粉、氧化镁、陶士粉、石榴石粉、珍珠岩粉、山楂粉、果蔬粉、氢氧化钙粉、农药粉、铁粉、中药粉、魔芋粉、莹光粉、木粉、面粉等,根据特筛物料的细度要求,可在80至530目细度范围内,任意更换筛网,筛网材质可以是不锈钢网,铜网或尼龙网,筛机材质有普钢型,不锈钢型或普钢防腐型;我们公司还可以根据用户筛分产量及现场尺寸设计风包式气流筛、小型号气流筛、卧式气流筛等等气流筛分设备。

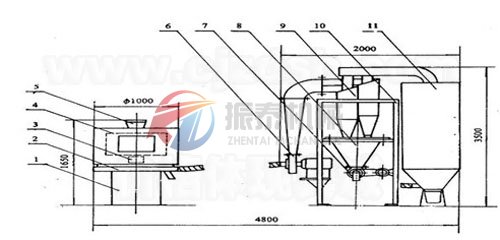

LQS-600气流筛粉机结构图:


立式气流筛结构图
 1.底座   2.回风道   3.激振器   4.筛网   5.进料斗   6.风机   7.绞龙   8.料仓
9.旋风分离器   10.支架   11.布袋除尘器


 LQS-600气流筛技术参数表:


立式气流筛技术参数

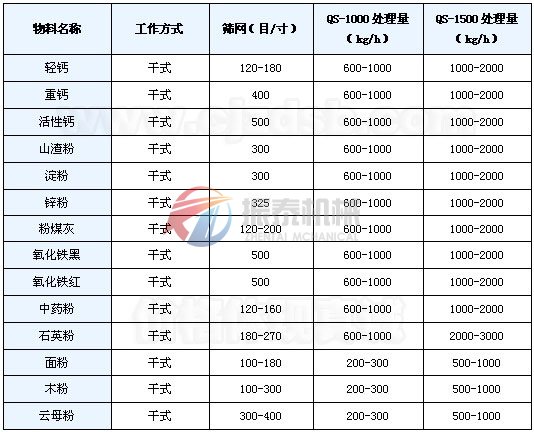

LQS-600气流筛应用实例表:


立式气流筛应用


  LQS-600气流筛的保养与维护:

       工作人员要严格按照气流筛分机产品使用说明书的要求,正确使用设备。做好设备的清洁、润滑、紧固和防蚀等日常维护工作,使设备经常保持内外清洁、性能良好、安全可靠的状态。电器控制箱要保持清洁,严防粉尘落入控制箱,造成电气元件失灵或短路。要定期检查接地线是否良好,设备到电源开关的电缆线连接是否良好,如有老化应及时更换。气流筛主机、电机和风机每年要检修一次,加入适量润滑油,清除电机内粉尘。配有激振器的筛机激振器每年必须维修一至二次,每次维修要加润滑油,连接螺栓要紧固。
      气流筛的筛网更换时要保证均匀张紧,固定两端钢丝绳时,需边紧固边调整筛网。

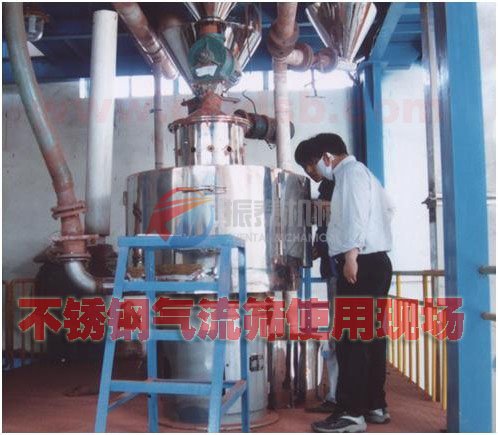

气流筛使用现场




  LQS-600气流筛常见故障及排除方法:

★1、当处理量达不到要求时,应用试验筛检测物料是否符合筛分要求;
★2、当处理量突然增大时应取成品检测分析,若成品不合格,应检查筛网是否完好;
★3、工作时突然不出料;
          ★(1)应检查风机是否正常,若风机流量减少,应检修风机;
          ★(2)检查排料绞龙是否不能转动、不能排料;


 LQS-600气流振动筛使用中注意事项:

★1、本机不宜筛分具有粘度,含水量大于5%的物料及易燃、易爆物料;
★2、同等型号的气流筛分机,筛分物料目数越大相应产量降低;
★3、筛分标准目数物料应占总物料的85%左右;
★4、该机每次只能筛出一种目数的物料,如需同时得到几种目数物料则需多机搭连;


求购气流筛粉机时应注明以下事项:

★1、 需筛分物料的名称及堆积比重;
★2、 筛分物料粒度及含水量;
★3、 机装筛网目数;
★4、 筛粉机处理产量;
