轻型筛分设备

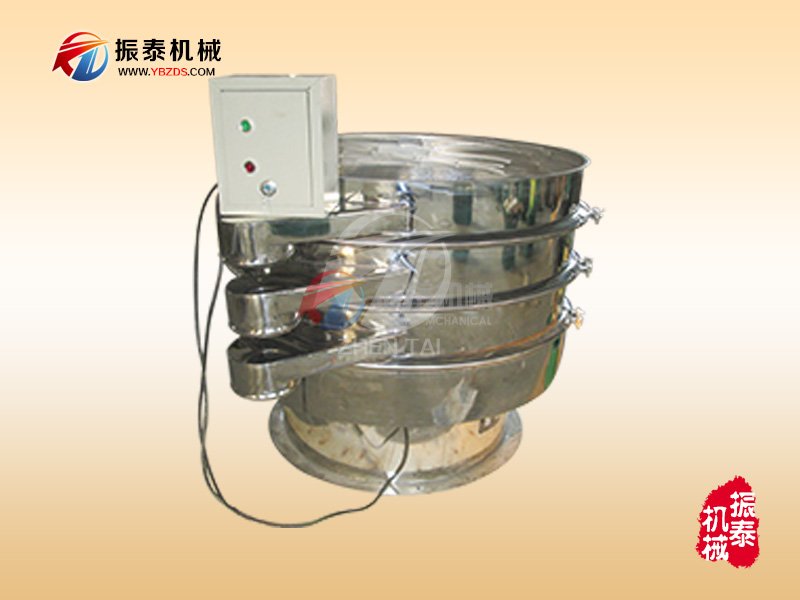

两相电振动筛
〖产品简介〗:单相电200V旋振筛又称为两相电振动筛,因该设备工作运转时做三次元运动筛分所以得名三次元旋转筛。两相电振动筛是新型高效的细粉物料专用筛分设备,该设备通过在YZUL立式振动电机轴上下两端安装两个不平衡...

两相电振动筛

浏览: 次  添加日期:2014-06-12
  • 〖产品型号〗:ZT        〖所属分类〗:轻型筛分设备
  • 〖应用领域〗:广泛适用于化工、医药、粮食、食品、金属、冶金、矿业、公害处理等众多行业的筛选分级过滤生产工艺
  • 〖适合物料〗:化工医药行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等; 粮食食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、小麦、玉米、大豆、花生等; 金属冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等; 公害处理行业:废油、废水、染整废水、助剂、活性碳等;
  • 〖材质说明〗:筛机主要材质分为SUS304不锈钢材质或Q235A碳钢材质两种
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

  两相电旋振筛振动筛)概述:

    两相电振动筛220V振动筛)为方便客户现场工作环境电源电压要求不同,特将普通三次元旋振筛设计改制成两相电220V振动筛,整机高度与设备结构也均有普通型改制高新型。220伏振动筛分机量可靠、价格优惠、服务到位铸就成为两相电振动设备中热销产品之一。两相电振动筛上部与物料接触部分材质采用优SUS304不锈钢材质,底座采用Q235碳钢材质,整机标准驱动力:0.25KW。两相电旋振筛可根据客户需求最高可配置5层使用,也可根据用户需求不同针对设计为闸门式振动筛、加缘式振动筛、超声波振动筛等机型,制作材料多为SUS304不锈钢、碳钢、钛材、塑料。

    单相电200V旋振筛又称为两相电振动筛,因该设备工作运转时做三次元运动筛分所以得名三次元旋转筛。两相电振动筛是新型高效的细粉物料专用筛分设备,该设备通过在YZUL立式振动电机轴上下两端安装两个不平衡的重锤,将振动电机的旋转运动转变为复杂的水平、垂直、倾斜的三次元运动,然后将这种三次元运动传递给筛面,使筛面上的物料做螺旋状由里向外的渐开线外扩散运动,因此,三次元振动筛筛分原理就是这样均匀工序进行的。

     两相电旋振筛具有物料运行轨迹长、筛面利用率高、筛分精度高达95%等优点,新乡振动机械行业内常见的旋振筛按型号划分有Φ400振动筛、Φ600振动筛、Φ800型旋振筛、Φ1000振动筛、Φ1200振动筛、Φ1500振动筛、Φ1800振动筛、Φ2000振动筛等等,又可根据客户所筛物料的特殊要求分为普通旋振筛、闸门式振动筛、加缘式振动筛、环保振动筛等类型。两相电220V振动筛主要应用于细粉、颗粒、粘液等物料的筛选分级工作,现已在全国各行业的生产中得到了非常广泛的应用。

      两相电振动筛是在新乡振动机械技术部门多年旋振筛生产先进工艺以及广泛汲取用户反馈的意见总结的基础上,不断升级改进的新型振动筛分设备,较之其他同类型产品具有更突出的技术成熟、质量可靠,筛分精度高、筛分效率高,整机噪音低等特点。

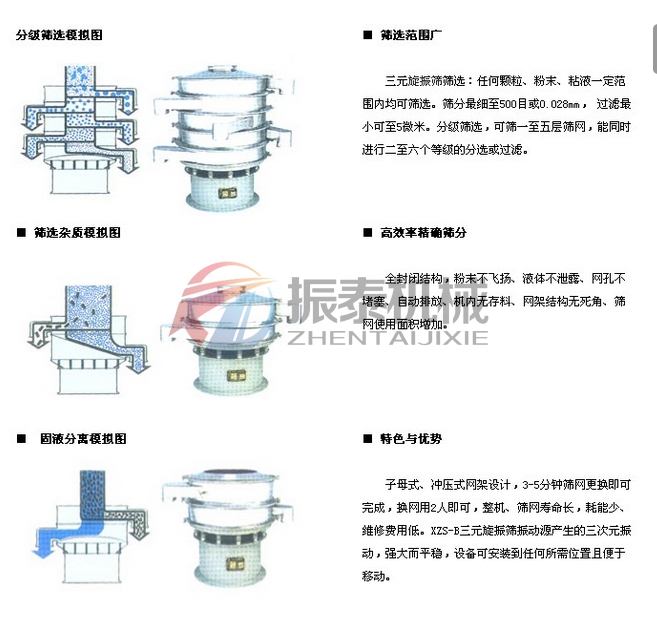

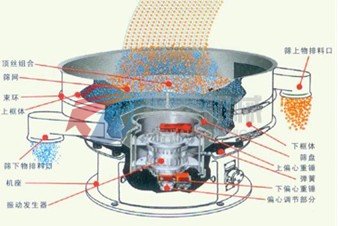

两相电振动筛分机基本功能示意图:



两相电振动筛筛分图


两相电振动筛工作原理:

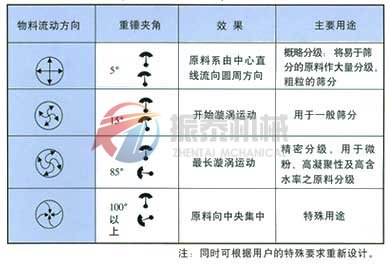

      两相电振动筛采用YZUL立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过1-5层采用不同目数的金属编织筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置(弹跳球)通过频率振动不断撞击不锈钢筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,不同目数的物料通过各层对应目数的筛网后在各层的出料口排出,最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹,具体如下图:
两相电振动筛


两项电振动筛分机型号说明及技术参数表:

      两相电振动筛型号齐全,筛机主要材质分为SUS304不锈钢材质或Q235A碳钢材质两种,大小直径可从400至2500mm的1-5层的不同型号筛机,还可根据用户需要设计为加缘式振动筛、闸门式振动筛、气流振动筛、风冷式振动筛等特殊型号,更可以根据物料特性不同、环境差别、筛分目标不一、场地限制、生产线配置等条件专业为所需用户设计生产钛材振动筛、塑料振动筛、多层振动筛等等非标产品。


两相电振动筛性能特点:

1、技术成熟,质量可靠,稳定性高,运行成本低;
2、筛分精度高、效率高,适用筛分过滤各种粉末、颗粒、粘液等物料;
3、设计精巧耐用,噪音低,可连续作业;
4、体积小,不占空间,移动方便;
5、可多层同时使用,最高可达5层;
6、换网容易,操作简单,清洗方便。换网只需3-5分钟;
7、筛网不堵塞,无粉尘溢散,可筛0-400目或0.028mm;
8、粗料、杂质自动排出,出料口方向可360°方向任意调节改变。


两相电振动筛粉机适用范围:

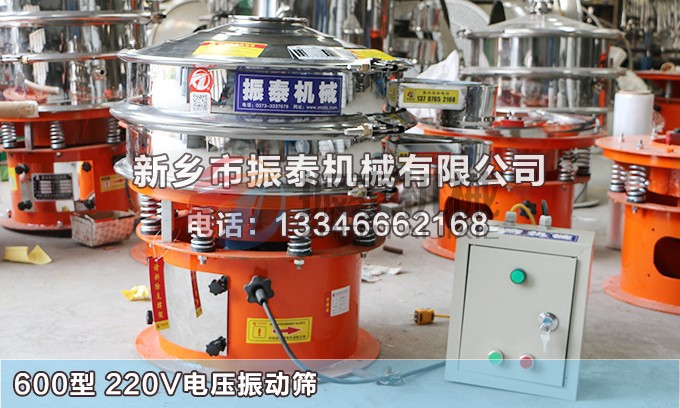

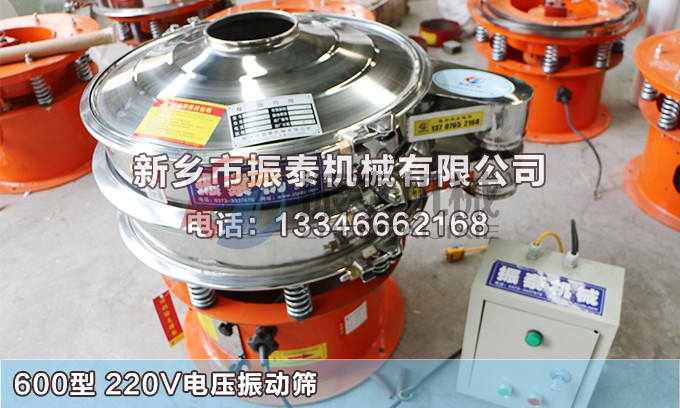

      两相电振动筛是一种通用的振动筛分、过滤设备,在粉体、小颗粒以及液体物料都有着良好的应用。振泰机械生产的600系列两相电振动筛是在多年生产经验和结合客户筛分实际情况的基础上,并借鉴了日本、德国等国家同类产品的技术特点和综合了国内国情而研制成功的一种新型高效筛分设备。广泛适用于化工、医药、粮食、食品、金属、冶金、矿业、公害处理等众多行业的筛选分级过滤生产工艺,以下针对各行业选出一些代表性物料举例说明两相电振动筛适用范围:
★化工医药行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等;
★粮食食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、小麦、玉米、大豆、花生等;
★金属冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等;
★公害处理行业:废油、废水、染整废水、助剂、活性碳等;

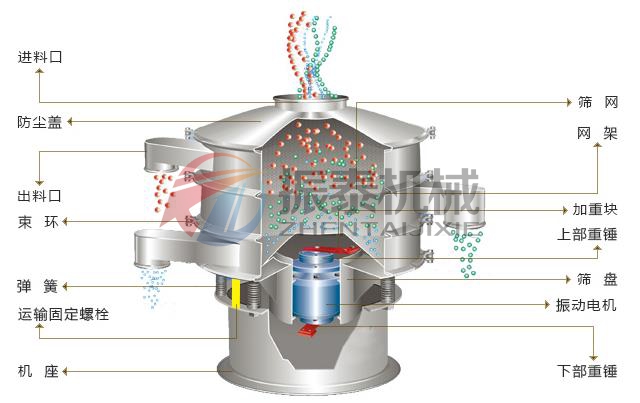

两相电振动筛结构、筛分示意图:

两相电振动筛结构图

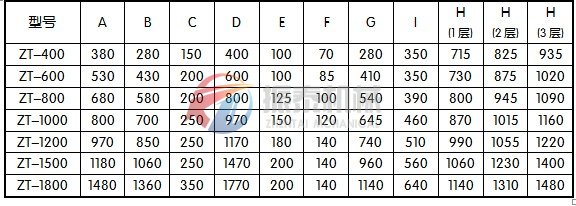

两相电振动筛选机尺寸图表:

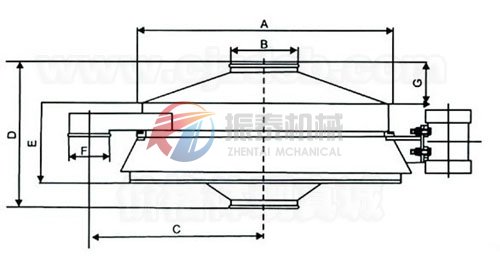

两相电振动筛简图
两相电振动筛尺寸
