摇摆筛分设备

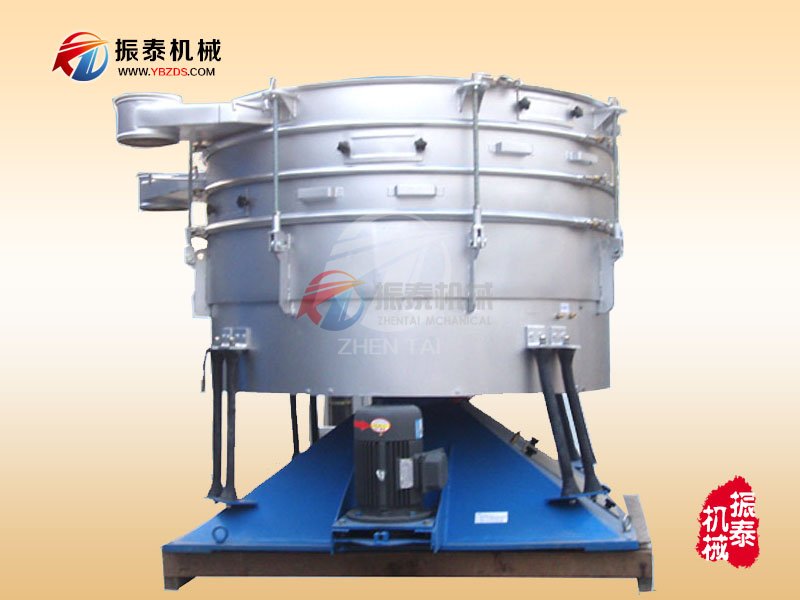

YBS-1200圆形摇摆筛
〖产品简介〗:YBS-1200摇摆筛粉机是振动筛分行业里摇摆式振动筛粉机的简称,也可以称为摇滚筛粉机。该产品是本公司工程师与美国、德国技术人员联合开发研制的最新式低转速筛分机械,筛分精度达到国际先进水平,该产品的...

YBS-1200圆形摇摆筛

浏览: 次  添加日期:2015-07-22
  • 〖产品型号〗:YBS-1200        〖所属分类〗:摇摆筛分设备
  • 〖应用领域〗:应用于:化学、化工、食品与香料、塑料及合成树脂、矿业、医药、木业及胶合板、木业、建材、冶金、水泥、铸造、磨料、造纸橡胶、饲料、化肥、糖 盐业、再生行业等颗粒、粉粒相关行业的干湿式振动筛分,液固分离废水筛滤回收等领域。
  • 〖适合物料〗:应用于各种精细粉末、超细金属粉范围内的微粒粉状物料,更加适合普通圆振动筛难以处理的物料。
  • 〖材质说明〗:不锈钢或碳钢
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍
YBS-1200摇摆筛粉机概述:

       圆摇摆筛YBS-1200摇摆筛粉机振动筛分行业里摇摆式振动筛粉机的简称,也可以称为摇滚筛粉机。该产品是本公司工程师与美国、德国技术人员联合开发研制的最新式低转速筛分机械,筛分精度达到国际先进水平,该产品的问世将新乡筛分机械提高到了一个新的筛分领域。摇摆筛分机模拟了人类手工筛分动作和过程,做三维圆周运动,巧妙的把筛(平面圆周运动)、簸(向上抛物运动)结合起来,既有圆周运动,又有上抛弧运动,所以摇摆筛具有筛分精度高、效率高、产量大(可达到普通振动筛的5-10倍)、筛网寿命长的特点能够轻松完成大产量、高密度的筛分工序。
      圆形摇摆筛粉机常应用于各种精细粉末、超细金属粉范围内的微粒粉状物料,更加适合普通圆振动筛难以处理的物料。摇摆筛分机也可通过对相互独立可调的转速、偏心距、径向力进行调整,改变物料在筛网表面停留的时间和运动的路线来满足不同物料的物理特性及客户筛分要求,达到最佳的筛分效果。



YBS-1200摇摆筛粉机工作原理:

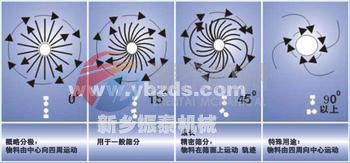

圆摇摆筛工作原理


    YBS-1200摇摆筛的基本回转运动与人工筛分相似,利用380V电动机带动摆振体来产生三维摇摆作用,三维摇摆使物料在筛网上呈现弧形渐开线摇摆运动轨迹,物料在摇摆运动过程中达到预期筛分过滤的效果。摇摆筛机本身的运动轨迹为椭圆型,每一种产品的停留时间可以调整摆振体上面的经向角和切向角可改变物料在网面上的运动轨迹,偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可随意调节。筛分物料从中心到外缘在筛面上均匀分散是以螺旋运动往轴向传播形式分散,接近筛孔尺寸的颗粒随之成功分离;较大不透筛孔颗料被运送到上筛面出口处排出,穿透过筛孔物料降落到下层筛面进行筛分。



YBS-1200精细摇摆筛的特点:

★  筛分效率高、设计精巧耐用,任何粉类、不规则形状颗粒均可筛分;
★  整机独特的圆形积木式拼装结构,安装、拆卸更简单;
★  筛面网孔不堵塞、轻质粉末不飞扬、可筛至500目或0.028mm;
★  生产质量可靠,用处广、不易出现问题;
★  独特设计的圆形积木式拼装结构,安装、拆卸更简单;
★  模拟人类手工筛分动作和过程,筛分精度高达90-95%;
★  专业针对精细、超精细粉末物料进行筛分,特别适合难处理的物料;
★  独特网架设计,筛网使用时间长久, 换网快, 只需3-5分钟;
★  动力源为:380V电动机,比振动电机使用寿命更长,维护更简单;
★  上下出料口均可360°任意调整旋转,简单方便实用;
★  纳米静音设计,噪音只有45dba,全封闭作业,粉末不飞扬,液体不泄露,更加绿色环保;
★  物料颗粒的垂直方向振幅值低,筛网使用不易损坏,大大延长筛网的使用寿命;
★  柔和的摇晃筛分,不会对物料的颗粒原结构形成破坏,不易产生静电,更适合对易燃易爆易产生静电的物料进行筛分;
★  筛机最高可以达到五层,技术建议使用三层;
★  筛面防堵塞技术多样化,筛孔不会堵塞,确保筛分的连续性;
★  每层有效筛分面积0.28—6.4㎡,可多至1-5层循环使用;
★  大颗粒杂质、粗料、精细料自动排出,可以长时间连续作业;

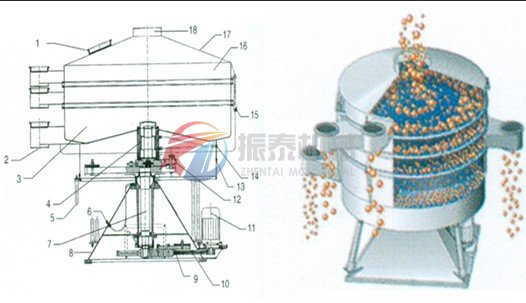

YBS-1200圆形摇摆筛外形结构图:

圆摇摆筛外形结构轨迹图



 1.进料口  2.上盖  3.观察孔  4.筛框  5.密封圈   6.出料口  7.网架
8.束环  9.底框  10.主枢轴总成  11.调整块  12.筛网  13.激振板  14.调整螺栓
15.摆振体  16.阻旋弹簧  17.主轴总成  18.皮带轮  19.底座  20.检查孔  21.电机

YBS-1200摇摆筛粉机应用行业:

    YBS圆形摇摆筛被广泛应用于:化学、化工、食品与香料、塑料及合成树脂、矿业、医药、木业及胶合板、木业、建材、冶金、水泥、铸造、磨料、造纸橡胶、饲料、化肥、糖 盐业、再生行业等颗粒、粉粒相关行业的干湿式振动筛分,液固分离废水筛滤回收等领域。

圆形摇摆筛可以筛分物料:

      化工类:尿素、树脂、三聚氰胺、纯碱、聚乙烯粉、聚合粒、涂料、燃料、工业用药品等
      食品与香料:小麦淀粉、玉米淀粉、食盐、砂糖、奶粉、葡萄糖粉、面粉、米粉、食盐、花粉、甘味料、米糠、速食汤粉、糖粉、粗砂糖等
      金属冶金:碳化钨粉、铅粉、锌氧粉、金刚砂、铝粉、合金粉、焊条粉末、二氧化碳、金铜粉、铁粉、二氧化锰、碳酸锰、黄铜锰、电解铜粉等
      医药:中药粉、健康食品、胃药、医药品等
      建材:喷雾土粒、研磨材料、锗砂、耐火材料、人造黑铅、高岭土、氧化铝、碳酸轻钙、重钙等
      磁性材料:铁氧磁铁、钛酸盐、石墨等

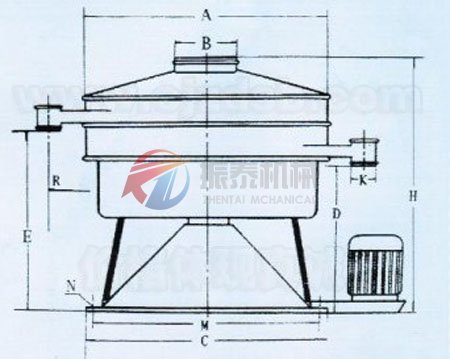

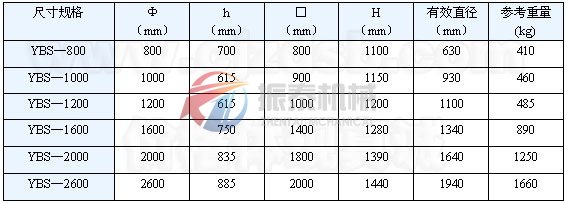

YBS摇摆式筛粉机外形尺寸:

圆摇摆筛外形尺寸
圆摇摆筛外形尺寸

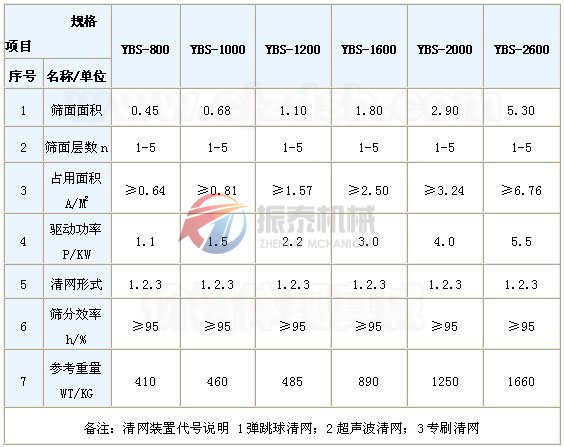

YBS摇摆筛技术参数表:

圆摇摆筛技术参数
