输送提升设备
振动料斗
〖产品简介〗:振动料斗概述 振动料斗是一种新型给料设备、安装在各种料仓下部,通过振动使物料活化,能够有效消除物料的起拱、堵塞和粘仓现象,解决料仓排料难的问题。振动料斗广泛用于化工、建材、冶金、机械制造、粮...

振动料斗

浏览: 次  添加日期:2014-07-25
  • 〖产品型号〗:ZD        〖所属分类〗:输送提升设备
  • 〖应用领域〗:振动料斗广泛用于化工、建材、冶金、机械制造、粮食及食品加工、饲料加工、环保、陶瓷等行业。
  • 〖适合物料〗:
  • 〖材质说明〗:碳钢
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

振动料斗概述

      振动料斗是一种新型给料设备、安装在各种料仓下部,通过振动使物料活化,能够有效消除物料的起拱、堵塞和粘仓现象,解决料仓排料难的问题。振动料斗广泛用于化工、建材、冶金、机械制造、粮食及食品加工、饲料加工、环保、陶瓷等行业。

振动料斗的工作原理

      利用振动的定向机构自动定向送料的料斗。振动料斗常用于机床上下料装置,在仪器仪表和电子元件等行业中较多应用。振动料斗工作比较平稳,适用于已经过部分精加工的各类小型工件。振动料斗具有一定的通用性,当用于尺寸,重量相近的不同工件时只需要更换定向机构。
      振动料斗由料斗、定向机构、支承弹簧、电磁铁和底座等组成。料斗多数为圆盘式(也有直槽式),圆盘内侧有螺旋上升的斜料槽。定向机构设置在料槽近出口处,工件经过出口时沿斜料槽进行定向运动。支承弹簧通常为3或4根板弹簧,倾斜安装。电磁铁作为振动源,接交流电源或通以半波整流的脉动电流。衔铁装在料斗底部,气隙可以调节。通电后,电磁铁以一定频率吸放衔铁,于是带动料斗在倾斜安装的支承弹簧支撑下往复扭转和上下振动。有的振动料斗不用电磁铁激振,而用凸轮、曲柄连杆机构或偏心块等机构产生振动作用。
      振动料斗是一种应用最为广泛的连续送料装置 ,由具有螺旋料槽的料盘 ,支承弹簧 ,电磁振动器 ,底座及减振底脚等基本构件组成。当电磁铁线圈中通入交变电流后 ,料盘被带动 ,作小振幅高频率的上下往复振动 ,并通过倾斜安装的支承弹簧同时产生微振幅往返扭振。工件在惯性力、 重力和摩擦力的综合作用下 ,沿料盘内壁的螺旋槽向上移动 ,并在上移过程中通过定向机构自动定向 ,然后由料盘上部出口处进入输料槽 ,送往加工位置。通过改变电磁铁线圈的输入电压 ,可以调整料盘的振幅 ,进而调整料斗的送料率。

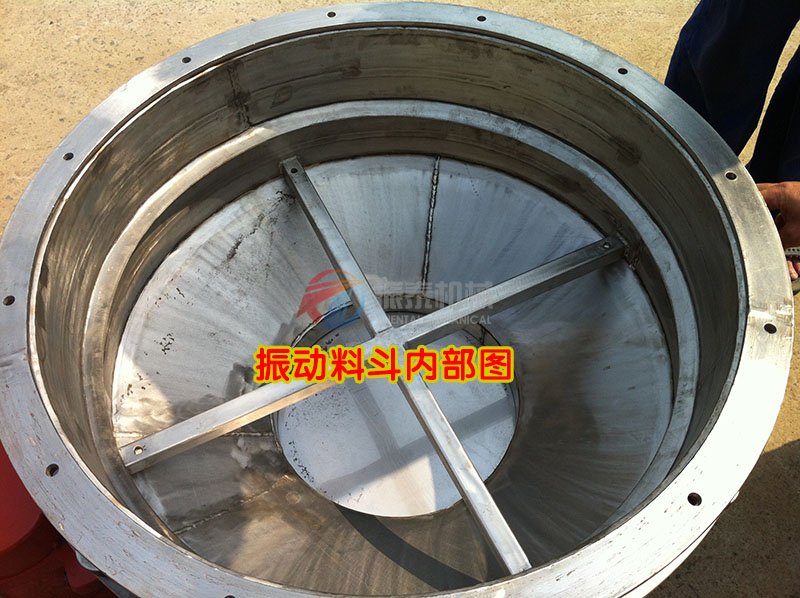

振动料斗


振动料斗在使用过程中的注意事项:

      1、振动料斗运行噪音异常。检查并紧固振动电机安装螺栓和其它紧固件螺 栓;振动料斗与四周设备有接触和磕碰现象,调整料斗斗体的安装,保证料斗斗体与四周设备和物体之间间隙不小于50mm.
      2、投料试运行不能满足产量需求。其原因为振动电机激振力偏小,物料湿度过大、粘接影响物料的流动速度。打开振动电机端罩,调整偏心块夹角,增加振动电机的激振力,并保证振动电机两端激振力一致;减小球形顶板的尺寸,增大物料流动通道面积。
      3、固定法兰与斗体间密封漏料。其原因为密封圈和密封帆布损坏或扎紧不可靠。更换密封圈和密封帆布,扎紧扎紧带。

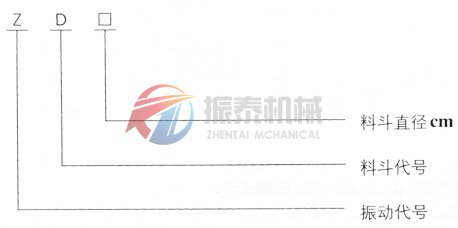

振动料斗型号示意图

振动料斗型号示意图

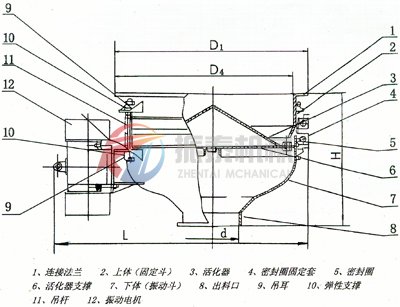

振动料斗外形示意图


振动料斗外形图

振动料斗外形结构以及外形尺寸

振动料斗外形结构

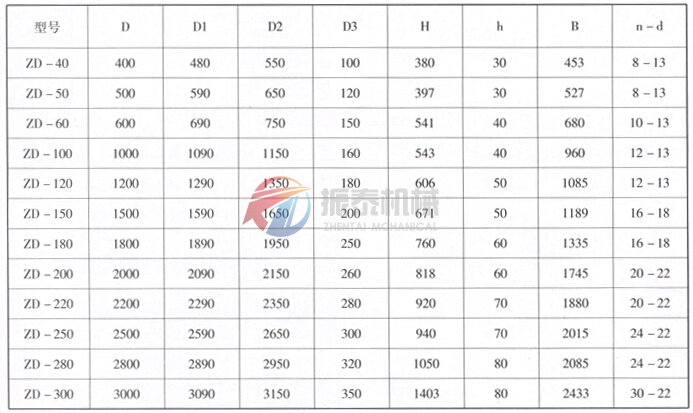

振动料斗外形尺寸

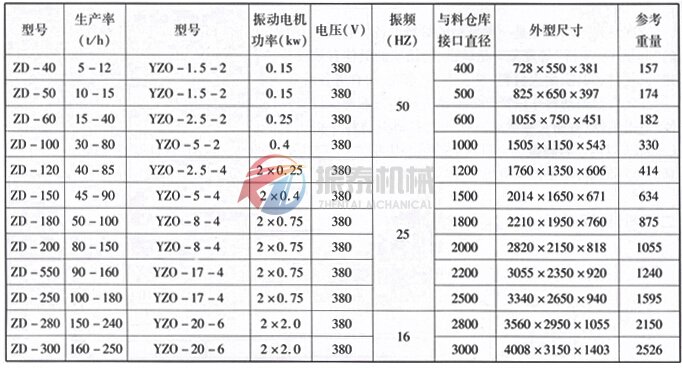

振动料斗技术参数

振动料斗技术参数
