矿用筛分设备
SZR热矿振动筛
〖产品简介〗: SZR系列热矿振动筛又称SZR热矿筛,主要用于冶金行业温度在600-800℃的中、小粒级烧结矿的分级,并完成向冷却设备的均匀布料作业。该系列热矿振动筛根据工作场地的状况, 电机可安装在左侧或右侧;根据电...

SZR热矿振动筛

浏览: 次  添加日期:2014-06-16
  • 〖产品型号〗:SZR        〖所属分类〗:矿用筛分设备
  • 〖应用领域〗:主要用于冶金行业温度在600-800℃的中、小粒级烧结矿的分级,并完成向冷却设备的均匀布料作业
  • 〖适合物料〗:
  • 〖材质说明〗:Q235A
  • Word说明书下载
  • PDF说明书下载

点击咨询[在线技术工程师]

产品介绍

SZR热矿振动筛概述:

      SZR系列热矿振动筛又称SZR热矿筛,主要用于冶金行业温度在600-800℃的中、小粒级烧结矿的分级,并完成向冷却设备的均匀布料作业。该系列热矿振动筛根据工作场地的状况, 电机可安装在左侧或右侧;根据电机或激振器的安装位置不同,热矿振动筛可分为上振或下振式。我公司根据用户要求,可设计制造各种规格的热矿振动筛。


SZR热矿振动筛工作原理:

      SZR系列热矿振动筛均为座式安装,采用双轴激振器,电机不参振,由两台电机外拖动反向自同步旋转,使筛体沿直线方向作周期性往复运动,从而达到振动筛分目的。


SZR热矿筛结构特点:

     ♦ SZR系列热矿筛的筛箱及横梁侧板采用耐热板或不锈钢板制造,并采用环槽铆钉铆接,不但紧固性好,而且大大减少了因焊接产生的内应力。
     ♦热矿筛的筛板采用耐高温的耐磨材料制成,具有抗热性好、不变形、寿命长等特点,筛板安装方便,拆卸简单。
     ♦ 热矿筛采用二次隔振装置,可大大减少设备工作时对基础的冲击,从而降低基础造价。


SZR热矿振动筛安装与调试:

1、安装前,要把现场基础与筛子安装图对照检查,预埋钢板的平面度误差≤3mm。
2、安装前,根据筛子从下到上的顺序进行安装,每一个环节都调整到初步合格的状态之后,再进行下一环节的安装。
3、筛子安装完毕,调整好相对位置,一次与二次减振弹簧均呈垂直状态,电动机轴线应低于激振器轴线3-5mm,再把电机支架、弹簧底座与预埋钢板点焊焊牢。
4、要求两台电机转向必须相反,激振器偏心块处于同一相位。
5、振动筛空载运行4-6小时,要求筛体运行平稳,无摇摆与异常响声,检查筛板、激振器的紧固状况。


SZR热矿振动筛使用与维护:

1、筛机应避免带料启动,使用前清理筛机周围及机上杂物。
2、在筛子工作过程中,如发现运转不平稳,有异常声音或其他不正常的状况时,应立即停车检查。
3、经常检查螺栓连接情况,若有松动立即拧紧。
4、振源的调整、使用和维护,请参照振源使用说明书。(振动电机使用3个月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。
5、弹簧易积聚粉尘杂质,影响弹簧正常工作,应经常清洗。

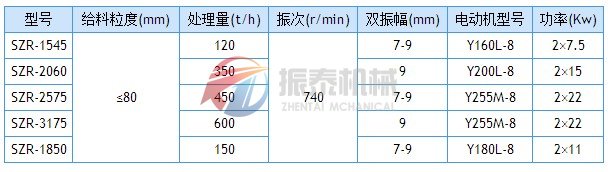

SZR热矿筛技术参数表:

热矿筛技术参数

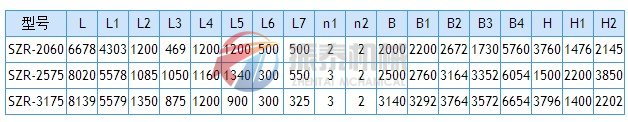

SZR热矿筛外形尺寸表:

热矿筛外形尺寸
