振泰机械带您了解摇摆筛的特点以及结构原理

      摇摆筛是为了满足大产量、高精度筛分用户而特殊设计的一种新型高效筛分设备。振泰机械为大家详细讲解摇摆筛的结构特点以及工作原理。

首先带大家来来家摇摆筛的结构特点：

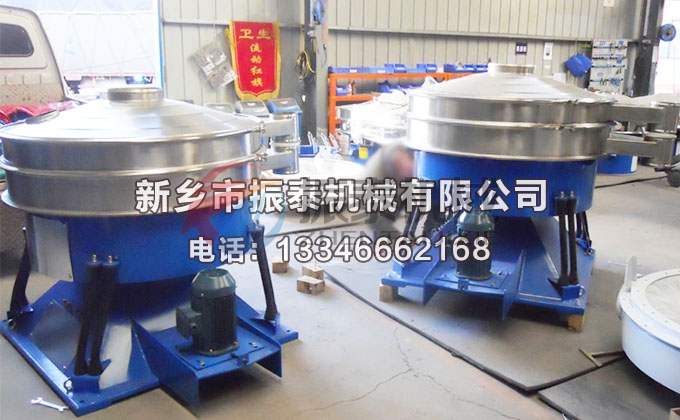

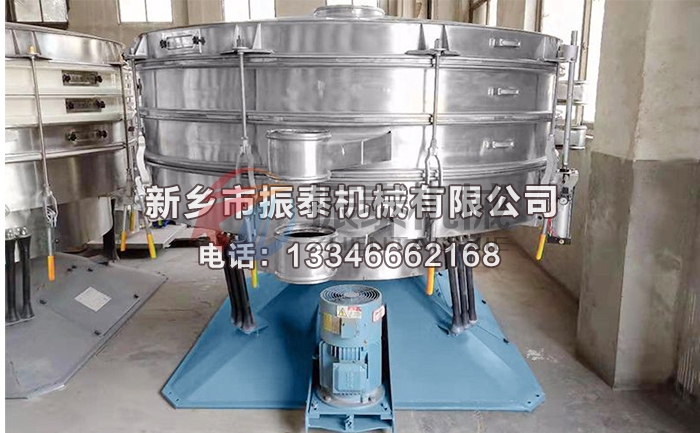

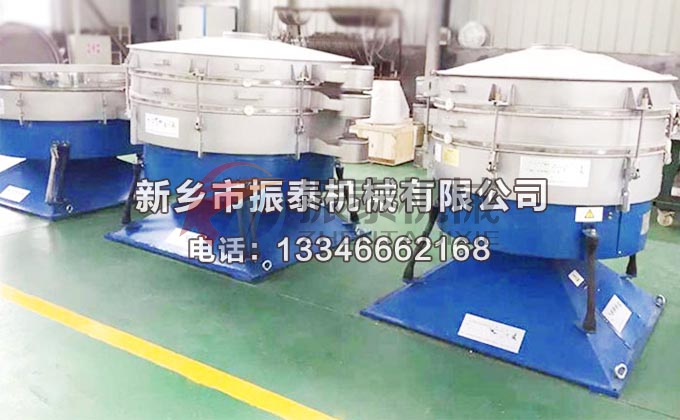

      A、金字塔形底座和底盘是筛机的基础部分，中间筛层，根据需要可进行增减。

      B、主传动轴穿过轴承固定在金字塔底座中，主转轴上下有平衡块，使筛机在运动中保持平衡。筛机由V型皮带通过普通电机来驱动。

      C、筛机底座作一种即有绕筛机系统主轴公转，又有绕自向主轴自传的行星旋转运动。

然后带大家来了解摇摆筛的工作原理：
      摇摆筛按照积木式结构原理设计开发，由一刚性曲柄轴驱动，并进行了动态平衡。在可调整倾角的刚性曲柄轴的驱动下，圆形的筛机体可实现三维空间运动，即在水平的圆周运动上叠加一个垂直方向的上下运动。振动的参数随旋转速度、曲柄偏心度、径向倾角和切向倾角的大小而变化。这种设计构造，使得其工作参数的组合可以无穷的多，从而使得被筛分的物料可以以所期望的速度在筛网层上运动，或者在期望的时间内滞留在筛网层上。筛机振幅及物料的加速度随曲柄偏心度的大小而变化，曲柄轴的切向倾角的大小决定着物料在筛网上作圆周运动的速度;曲柄轴的径向倾角决定着物料从筛网中央向边缘运动的速度;切向和径向倾角的相互作用导致被筛分的物料在筛网上作一种螺旋渐开线运动，物料在筛网上停留的时间，即筛分的精度和度量是由切向和径向倾角大小的组合比例来决定的。

最后带大家来了解摇摆筛的使用优点：
      A、物料可以从机器中央进入,依次筛过每层物料都从中央进入下一层。因此每部分物料在筛网上运动的距离基本相似。这样就可以保障精确的筛分。

      B、通过合理的调整筛机，粒度较大的物料在接近筛层边缘时，垂直加速度随之增加，可进一步提高筛分效率。

      其全新的设计理念和独特的结构，使之成为最接近手工筛分作业的筛分机，成就了摇摆筛几近完美的筛分效果，具有广阔的应用前景。从筛机振动体的动行轨迹来看，摇摆筛是一种非线性惯性振动筛。由于结构和工作原理的独特性，使得摇摆筛特别适用于对细小颗粒和微细粉物料的分级处理。摇摆筛既可用于干式筛分，也可用于湿式筛分，广泛用于矿业，建材，冶金，铸造，磨料，化工，轻工，医药，食品等行业对粗细物料的分级处理等作业。

      摇摆筛的筛面与筛框可用多种材料和不同工艺加工制作，并可方便地多层叠加使用。摇摆筛为全封闭结构，基本不存在物料粉尘外溢，造成污染的现象，并可方便地加设干燥，冷却，除尘，清洗等辅助设施。
      新乡振泰机械专业生产摇摆筛、平面回转筛，期待您的咨询来电，电话13346662168
