化肥方形摇摆筛在化肥分级中的应用
化肥方形摇摆筛广泛用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业。 通过方型回旋筛将激振器发生的回旋运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到筛分之目的。
化肥方形摇摆筛彻底解决了产量上的问题,化肥方形摇摆筛是由进出料口筛网筛箱、振动源及减震器三大部件构成。机座与筛箱连接有4-6组软橡胶减震器上下固定,开机即产生离心力,振幅有偏心块、减震器对应控制,从而达到需要的好工作性能,使物料有一个抛震和松动的过筛过程。广泛适用于制药、食品、化工、冶金、电子等行业筛选的理想设备。物料在筛面上产生螺旋运动,与网面接触时间长而且物料始终在网面上滚动,不破坏物料的原有结构,透筛几率大筛分效果好,产量较大,筛分精度高,适合多种物料的筛分和筛选。从筛机摇动体即筛箱运动轨迹来看,方形摇摆筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。

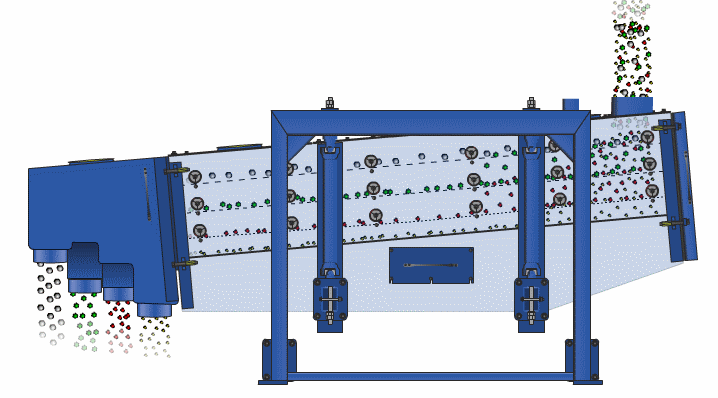

根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°-5°)。摇摆筛的工作原理为:筛机启动后,筛机摇动体即筛箱在惯性力的作用下做前后往复运动,筛箱带动筛面做周期性摇动,从而使筛面上的物料随筛箱一同做定向跳跃式运动,期间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料款排出,完成筛分工作。
化肥方形摇摆筛特点有哪些?
1、全封闭的结构,粉尘不飞扬,采用偏重平衡,使筛机振动小、噪音低。符合环境环保要求。

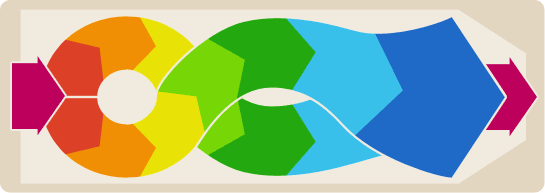

2、组合圆周、椭圆、直线三种运动方式,筛分效果好。适合多种物料筛分。
3、配备自动张紧和自动清洁的安装筛网系统,使筛网利用率高,寿命长、换网结构简便快捷。
4、加强型机座,保证设备运转情况更平衡,亦可根据实际场地情况使用吊挂式结构满足客户改造需要。
5、方形振动筛的物料在筛面上产生螺旋运动,与网面接触时间长而且物料始终在网面上滚动,不破坏物料的原有结构,透筛几率大筛分效果好,产量大,筛分精度高,适合多种物料的筛分和筛选。

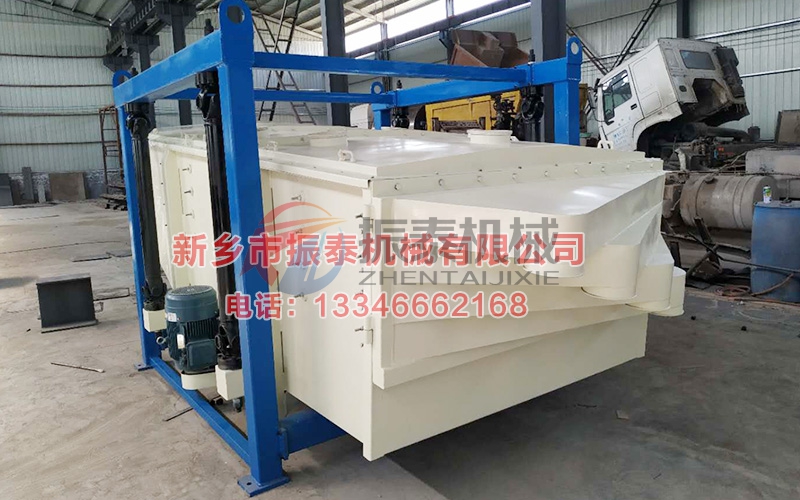

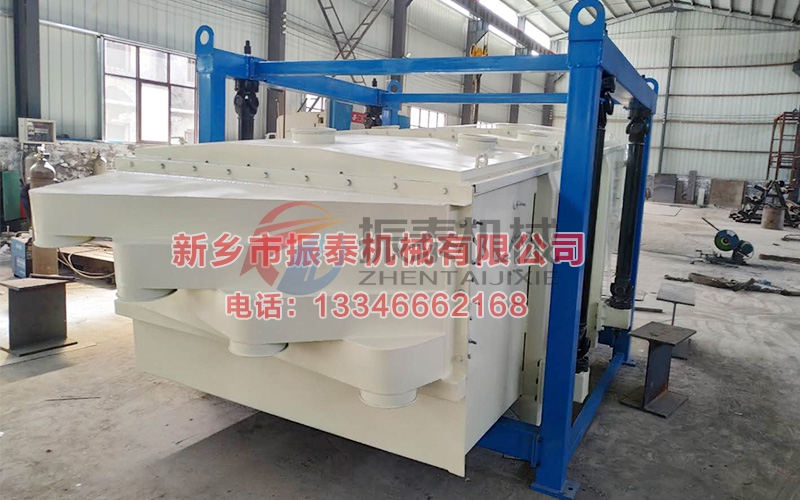

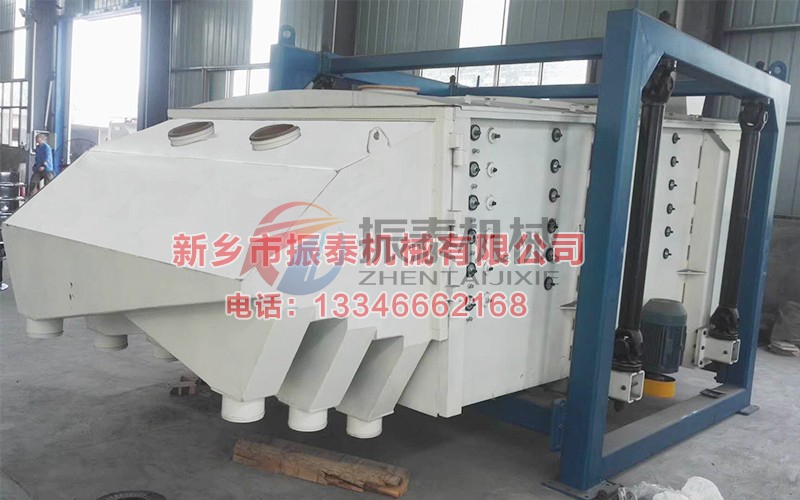

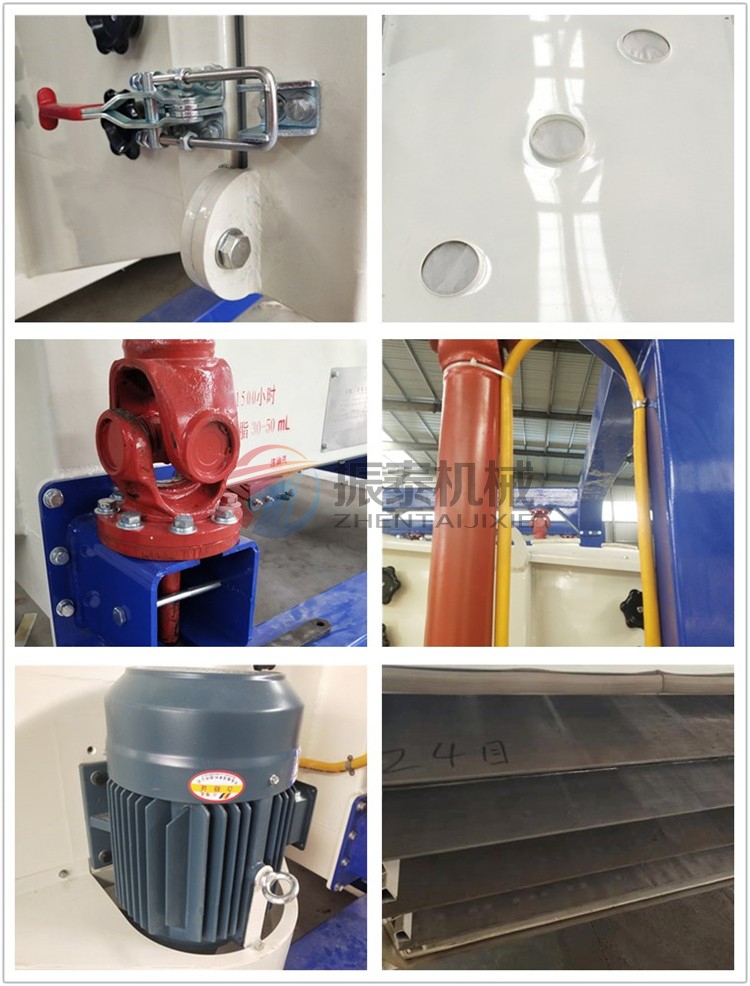

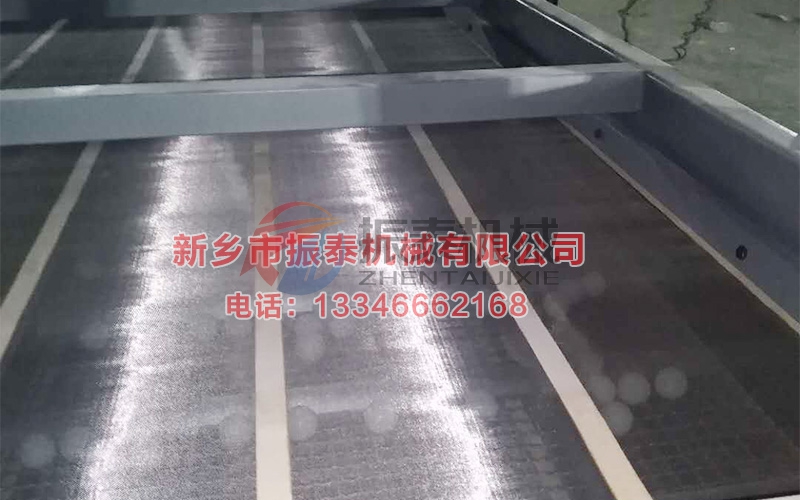

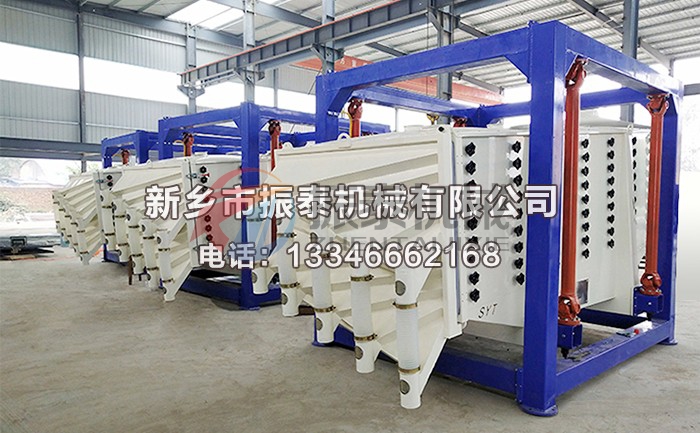

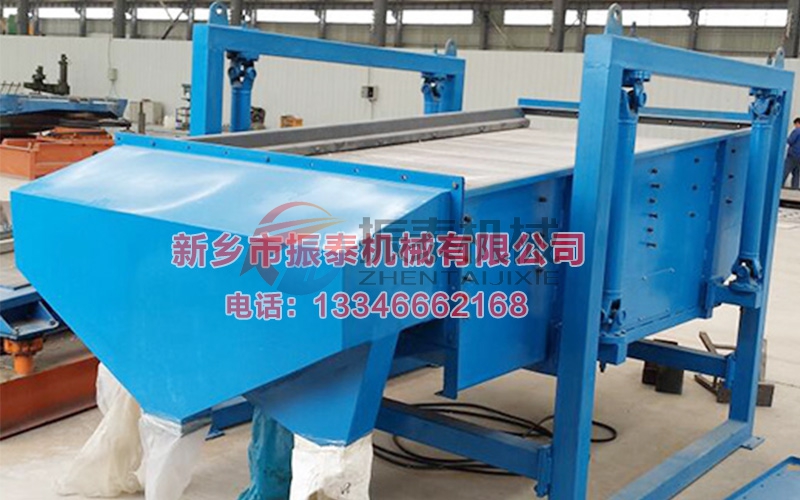

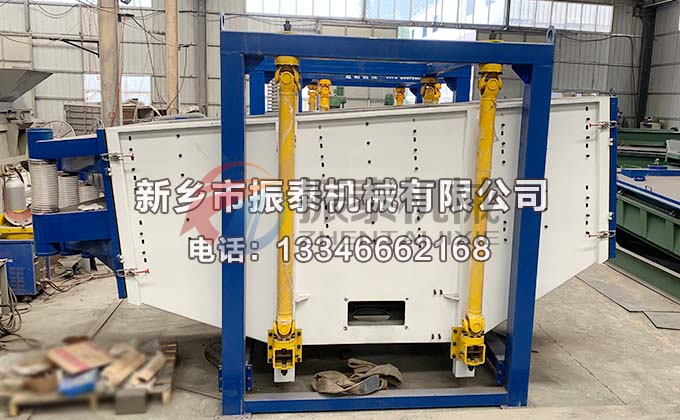

化肥方形摇摆筛组图:
